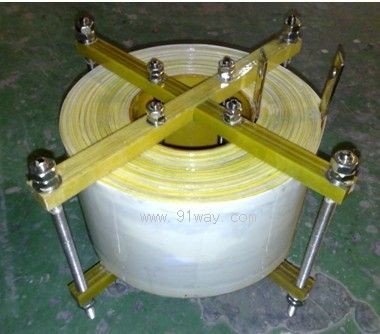

LKDG系列空心濾波電抗器產品詳細說明：

一、 用途
LKDG該濾波電抗器用于低壓濾波柜中，與濾波電容器相串聯，調諧至某一諧振頻率，用來吸收電網中相應頻率的諧波電流。低壓電網中有大量整流、變流、變頻裝置等諧波源，其產生的高次諧波會嚴重危害主變及系統中其它電器設備的安全運行。濾波電抗器與電容器相串聯后，不但能有效地吸收電網諧波，而且提高了系統的功率因數，對于系統的安全運行起到了較大的作用。

LKDG系列空心濾波電抗器使用環境條件
1.海拔高度不超過2000米。
2.運行環境溫度-25℃～+45℃，相對濕度不超過90%。
3.周圍無有害氣體，無易燃易爆物品。
4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。

性能參數
1.可用于400V、660V系統。
2.額定絕緣水平3kV/min。
3.電抗器各部位的溫升限值：鐵芯不超過85K，電圈溫升不超過95K。
4.電抗器噪聲不大于45dB。
5.三相電抗器的任意兩相電抗值之差不大于±3%。
6.耐溫等級H級（180℃）以上。
7：電抗器品質因數40

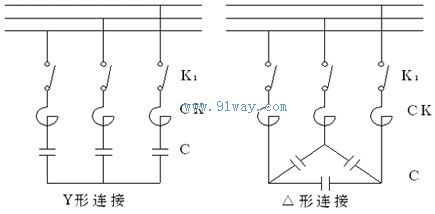

六、LKDG系列空心濾波電抗器接線方式

參數表：
濾波電抗器一般沒有標準的規格，根據每次的濾波要求而專門設計的，下面僅以三相濾波電抗器為例，其典型參數及尺寸如下表：注明：以下參數為參考值不做訂貨依據

5次濾波電抗:

電抗器型號	電抗器電感量（μＨ）	諧調電容器電容量（μF）	濾波次數	額定電流（Ａ	外形尺寸Ｌ×Ｗ×Ｈ（㎜）	安裝尺寸（㎜）
LKSG-0.4-25/1986	1986	231	5	25	225*155*200	175*95
LKSG-0.4-31/1582	1582	290	5	31	225*160*200	175*95
LKSG-0.4-37/1318	1318	346	5	37	250*170*200	200*100
LKSG-0.4-50/981	981	462	5	50	265*190*215	215*120
LKSG-0.4-62/790	790	579	5	62	280*205*230	230*125
LKSG-0.4-74/659	659	692	5	74	280*210*260	230*125
LKSG-0.4-93/527	527	861	5	93	285*200*290	215*125
LKSG-0.4-112/438	438	1027	5	112	265*200*355	215*125
LKSG-0.4-124/396	396	1137	5	124	265*205*280	215*125
LKSG-0.4-149/329	329	1385	5	149	280*220*420	230*145
LKSG-0.4-186/264	264	1770	5	186	330*230*420	290*145
LKSG-0.4-248/198	198	2275	5	248	325*285*480	265*175
LKSCG-0.4-310/58	158	2895	5	310	350*330*520	290*205
LKSG-0.4-372/132	132	3539	5	372	420*350*545	360*245

7次諧波參數表

電抗器型號	電抗器電感量（μＨ）	諧調電容器電容量（μF）	濾波次數	額定電流（Ａ	外形尺寸Ｌ×Ｗ×Ｈ（㎜）	安裝尺寸（㎜）
LKSG-0.424/1009	1009	231	7	24	205*155*155	155*95
LKSG-0.4-30/810	810	290	7	30	205*165*155	155*95
LKSG-0.4-36/676	676	346	7	36	235*165*160	185*95
LKSG-0.4-48/506	506	462	7	48	250*175*175	200*100
LKSG-0.4-61/402	402	579	7	61	250*185*195	200*100
LKSG-0.4-73/337	337	692	7	73	265*200*195	215*110
LKSG-0.4-91/269	269	861	7	91	235*158*240	185*110
LKSG-0.4-109/225	225	1027	7	109	235*185*260	185*110
LKSG0.4-121/191	191	1137	7	121	238*190*280	185*110
LKSG-0.4-146/159	159	1385	7	146	250*205*315	200*125
LKSG-0.4-182/127	127	1770	7	182	250*210*340	200*125

注：中頻爐濾波設備使用濾波電抗器要注明：（因中頻爐有特殊性與其它電抗器做法不一樣）是否要抽頭±5%，要在詢價時提出。濾波電抗器主要用在有源濾波器，無源濾波器作用起到濾除諧波源，
