QKSC啟動電抗器與同等容量的啟動電抗器相比較，重量和外形尺寸方面油浸式均大于干式，絕緣水平以環氧澆注式為最佳，它不會受到空氣、環境的影響而使絕緣降低，適用于各種場合的使用，確保使用的可靠性。其結構特點如下：
1、鐵芯采用優質硅鋼片，芯柱經多個氣隙分成均勻小段，氣隙采用環氧布板作為隔絕，以保證氣隙在電抗器長期運行下而不發生變化。
2、鐵芯端面采用優質硅鋼片端面膠，使硅鋼片牢固地結合在一起，大大減小了運行時的噪音，并具有較好的防腐性能。
3、線圈為環氧澆注型，線圈內外敷設環氧玻璃網格布作增強，采用H級環氧澆注體系在真空狀態下進行澆注，該線圈不但絕緣性能好，而且機械強度高，能耐受大電流沖擊和冷熱沖擊而不開裂。
4、環氧澆注線圈不吸水、局部放電量低，可在惡劣環境條件下安全運行。
5、線圈上下端部采用環氧墊塊和硅橡膠防震墊，有效減小了線圈運行時的震動。

執行標準
1. GB/T 10229-1988電抗器標準
2. IEC 289：1987電抗器標準

匹配電動機功率：220 kW～12000kW
絕緣等級：F級或H級

使用條件
a.海拔不超過2000m。
b.環境溫度-25~+45℃，相對濕度不超過90%。
c.電源電壓的波形近似于正弦波。
d.周圍無有害氣體，無易燃易爆物品。
e.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。

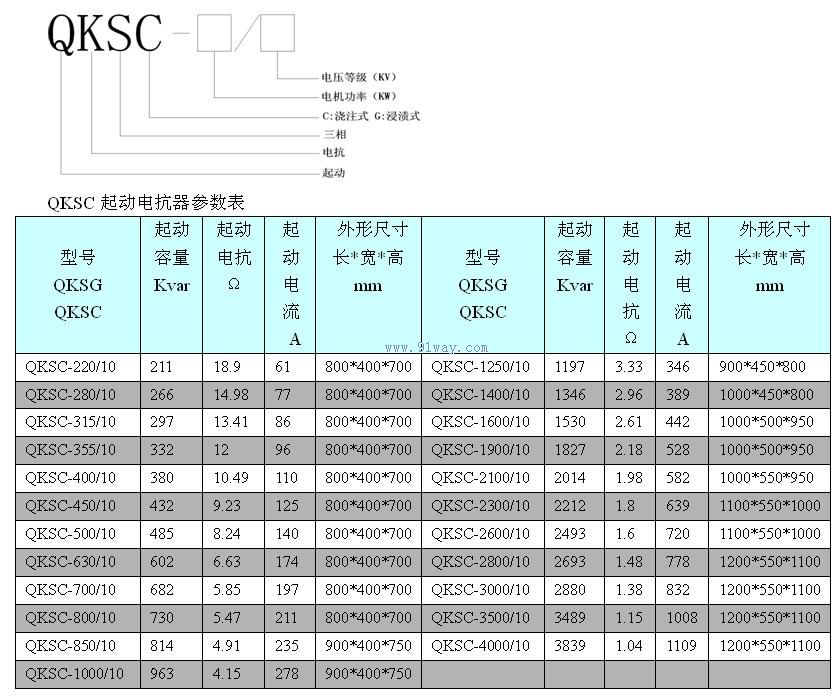

QKSC系列啟動電抗器
