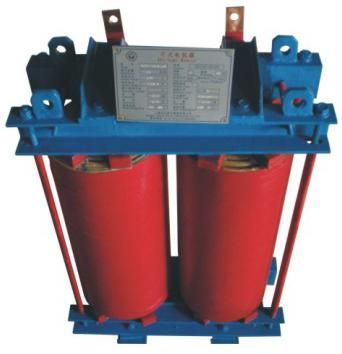

PKG系列平波電抗器產品詳細說明：

PKG系列平波電抗器用于整流回路之中，抑制整流后的波紋脈動分量，并使整流后的電流連續不斷，改善輸出的支流波形，保證直流設備的正常運行。其結構特點如下：

1.PKG系列平波電抗器為單相鐵心干式結構。
2.鐵芯采用優質低損耗冷軋硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，并涂以專用粘接劑，以保證電抗氣隙在運行過程中不發生變化且無噪音。
3.線圈采用F級或H級漆包銅扁線繞制，排列緊密且均勻，外表不包絕緣層，小容量線圈采用層式結構，大容量線圈采用餅式結構，具有較好的通風散熱效果。
4.電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程，采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，可確保電抗器在高溫下亦能無噪音地安全運行。
5.電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較低的溫升。
6.外露部件均采取了防腐蝕處理，引出端子采用鍍錫銅管端子或銅排。

執行標準
1. GB/T 10229-1988電抗器標準
2. IEC 289：1987電抗器標準
3. JB9644-1999 半導體電氣傳動用電抗器標準

絕緣等級：F級或H級

PKG系列平波電抗器使用條件
a.海拔不超過2000m。
b.環境溫度-25~+45℃，相對濕度不超過90%。
c.電源電壓的波形近似于正弦波。
d.周圍無有害氣體，無易燃易爆物品。
e.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。
