YDEJ系列多速制動電動機產品詳細說明：

YDEJ系列多速制動電動機采用繞組變極方法實現速度變換，其性能指標符合國際IEC標準。廣泛應用于各類有級調速機械設備，使整機結構緊湊，噪聲降低，節約能源。

YDEJ系列多速制動電動機相關參數：
功率范圍：45KW
機座中心高：80-225mm
額定功率：380V（其它電壓需另訂協議）
額定頻率：50Hz（或60Hz）
絕緣等級：B級
工作制：S1工作制

YDEJ系列多速制動電動機技術數據:

型號		功率 (KW)	電流 (A)	轉速 (r/min)	效率 η (%)	功率因數 (cos)	堵轉轉矩	堵轉電流	最大轉矩
							額定轉矩	額定電流	額定轉矩
YDEJ801-	4	0.45	1.4	1420	66	0.74	1.5	6.5	1.8
	2	0.55	1.5	2860	65	0.85	1.6	7	1.8
YDEJ802-	4	0.55	1.7	1420	68	0.74	1.5	6.5	1.8
	2	0.75	2.0	2860	66	0.85	1.6	7	1.8
YDEJ90S-	4	0.85	2.3	1430	74	0.77	1.5	6.5	1.8
	2	1.1	2.8	2850	72	0.84	1.6	7	1.8
YDEJ90L-	4	1.3	3.3	1430	76	0.78	1.5	6.5	1.8
	2	1.8	4.3	2850	74	0.84	1.6	7	1.8
YDEJ100L1-	4	2	4.8	1430	78	0.81	1.5	6.5	1.8
	2	2.4	56	2850	76	0.86	1.6	7	1.8
YDEJ100L2-	4	2.4	5.6	1430	79	0.83	1.5	6.5	1.8
	2	3.0	6.7	2850	77	0.89	1.6	7	1.8
YDEJ112M-	4	3.3	7.4	1450	81	0.83	1.5	6.5	1.8
	2	4.0	8.6	2860	80	0.88	1.6	7	1.8
YDEJ132S-	4	4.5	9.8	1450	83	0.84	1.5	6.5	1.8
	2	5.5	11.9	2860	79	0.88	1.6	7	1.8
YDEJ132M-	4	6.5	13.8	1450	84	0.85	1.5	6.5	1.8
	2	8	17.1	2880	80	0.89	1.6	7	1.8
YDEJ160M-	4	9	185	1460	87	0.85	1.5	6.5	1.8
	2	11	22.9	2920	82	0.89	1.6	7	1.8
YDEJ160L-	4	11	22.3	1460	87	0.86	1.5	6.5	1.8
	2	14	28.8	2920	82	0.90	1.6	7	1.8
YDEJ180M-	4	15	29.4	1470	89	0.87	1.5	6.5	1.8
	2	18.5	36.7	2940	85	0.9	1.6	7	1.8
YDEJ180L-	4	18.5	35.9	1470	89	0.88	1.5	6.5	1.8
	2	22	42.7	2940	86	0.91	1.6	7	1.8
YDEJ200L-	4	26	49.9	1470	89	0.89	1.4	6.5	1.8
	2	30	58.3	2950	85	0.92	1.4	7	1.8
YDEJ225S-	4	32	60.7	1480	90	0.89	1.4	6.5	1.8
	2	37	71.7	2960	86	0.92	1.4	7	1.8
YDEJ225M-	4	37	69.4	1480	91	0.89	1.4	6.5	1.8
	2	45	86.4	2960	87	0.92	1.4	7	1.8
YDEJ250M-	4	45	84.4	1480	91	0.89	1.4	6.5	1.8
	2	55	103.2	2960	88	0.92	1.4	7	1.8
YDEJ280S-	4	60	111.3	1480	91	0.90	1.4	6.5	1.8
	2	72	135.1	2970	88	0.92	1.4	7	1.8
YDEJ280M-	4	72	133.6	1480	91	0.90	1.4	6.5	1.8
	2	82	152.2	2970	88	0.93	1.4	7	1.8
YDEJ90S-	6	0.65	2.2	920	64	0.70	1.4	6	1.8
	4	0.85	2.3	1420	70	0.79	1.3	6.5	1.8
YDEJ90L-	6	0.85	2.8	930	66	0.70	1.4	6	1.8
	4	1.1	3.0	1420	71	0.79	1.3	6.5	1.8
YDEJ100L1-	6	1.3	3.8	940	74	0.70	1.4	6	1.8
	4	1.8	4.4	1440	77	0.80	1.3	6.5	1.8
YDEJ100L2-	6	1.5	4.3	940	75	0.70	1.4	6	1.8
	4	2.2	5.4	1440	77	0.80	1.4	6.5	1.8
YDEJ112M-	6	2.2	5.7	960	77	0.75	1.4	6	1.8
	4	2.8	6.7	1440	77	0.82	1.3	6.5	1.8
YDEJ132S-	6	3	7.7	960	79	0.75	1.4	6	1.8
	4	4	9.5	1440	80	0.82	1.3	6.5	1.8
YDEJ132M-	6	4	9.8	960	81	0.76	1.4	6	1.8
	4	5.5	12.3	1440	80	0.85	1.3	6.5	1.8
YDEJ160M-	6	6.5	15.1	970	84	0.78	1.4	6	1.8
	4	8	17.4	1460	83	0.85	1.3	6.5	1.8
YDEJ160L	6	9	20.6	970	85	0.78	1.4	6	1.8
	4	11	23.4	1460	84	0.85	1.3	6.5	1.8
YDEJ180M-	6	11	25.9	980	85	0.78	1.4	6	1.8
	4	14	29.8	1470	85	0.85	1.3	6.5	1.8
YDEJ180L-	6	13	29.4	980	86	0.78	1.4	6	1.8
	4	16	33.6	1470	85	0.85	1.3	6.5	1.8
YDEJ200L	6	18.5	41.4	980	87	0.78	1.4	6.5	1.8
	4	22	44.7	1460	87	0.86	1.3	7	1.8

型號		功率 (KW)	電流 (A)	轉速 (r/min)	效率 η (%)	功率因數 (cos)	堵轉轉矩	堵轉電流	最大轉矩
							額定轉矩	額定電流	額定轉矩
YDEJ225-	6	22	44.2	980	88	0.86	1.4	6.5	1.8
	4	28	56.2	1470	87	0.87	1.3	7	1.8
YDEJ225M-	6	26	52.2	980	88	0.86	1.4	6.5	1.8
	4	34	66.0	1470	87	0.890	1.3	7	1.8
YDEJ250M-	6	32	62.1	980	90	0.87	1.4	6.5	1.8
	4	42	74.7	1470	88	0.91	1.3	7	1.8
YDEJ280S-	6	42	81.5	980	90	0.87	1.4	6.5	1.8
	4	55	104.2	1470	89	0.90	1.3	7	1.8
YDEJ280M-	6	55	106.7	990	90	0.87	1.4	6.5	1.8
	4	72	138.1	1480	89	0.89	1.3	7	1.8
YDEJ90L-	8	0.45	1.9	680	58	0.63	1.5	5.5	1.8
	4	0.75	1.92	1420	72	0.87	1.5	6.5	1.8
YDEJ110L-	8	0.85	3.1	700	68	0.63	1.5	5.5	1.8
	4	1.5	3.5	1420	75	0.88	1.5	6.5	1.8
YDEJ112M-	8	1.5	5.0	700	72	0.63	1.5	5.5	1.8
	4	2.4	5.3	1420	78	0.88	1.5	6.5	1.8
YDEJ132S-	8	2.2	7.0	720	75	0.64	1.5	5.5	1.8
	4	3.3	7.1	1440	80	0.88	1.5	6.5	1.8
YDEJ132M-	8	3	9.0	720	78	0.65	1.5	5.5	1.8
	4	4.5	9.4	1440	82	0.88	1.5	6.5	1.8
YDEJ160M-	8	5	13.9	730	83	0.66	1.5	5.5	1.8
	4	7.5	15.2	1450	84	0.89	1.5	6.5	1.8
YDEJ160-	8	7	19.0	730	85	0.66	1.5	5.5	1.8
	4	11	21.8	1450	86	0.89	1.5	6.5	1.8
YDEJ180L-	8	11	26.0	730	86	0.74	1.5	6	1.8
	4	17	31.9	1470	87	0.92	1.5	7	1.8
YDEJ200L1-	8	14	33.0	740	86	0.74	1.5	6	1.8
	4	22	41.3	1470	88	0.92	1.5	7	1.8
YDEJ200L2-	8	17	40.1	740	87	0.74	1.5	6	1.8
	4	26	48.8	1470	88	0.92	1.5	7	1.8
YDEJ225M-	8	24	53.2	740	89	0.77	1.4	6	1.8
	4	34	66.7	1470	88	0.88	1.3	7	1.8
YDEJ250M-	8	30	64.9	740	90	0.78	1.4	6	1.8
	4	42	78.8	1480	89	0.91	1.3	7	1.8
YDEJ280S-	8	40	83.5	740	91	0.80	1.4	6	1.8
	4	55	102	1480	90	0.91	1.3	7	1.8
YDEJ280M-	8	47	96.9	740	91	0.81	1.4	6	1.8
	4	67	122.9	1480	90	0.92	1.3	7	1.8
YDEJ90S-	8	0.35	1.6	680	56	0.60	1.5	5	1.8
	6	0.45	1.4	930	70	0.72	1.5	6	1.8
YDEJ90L	8	0.45	1.9	680	59	0.60	1.5	5	1.8
	6	0.65	1.9	930	71	0.73	1.5	6	1.8
YDEJ100L-	8	0.72	2.9	710	65	0.60	1.5	5	1.8
	6	1.1	3.1	950	75	0.73	1.5	6	1.8
YDEJ112M-	8	1.3	4.5	710	72	0.61	1.5	5	1.8
	6	1.8	4.8	950	78	0.73	1.5	6	1.8
YDEJ132S-	8	1.8	5.8	730	72	0.62	1.5	5	1.8
	6	2.4	6.2	970	80	0.73	1.5	6	1.8
YDEJ132M-	8	2.6	8.2	730	78	0.62	1.5	5	1.8
	6	3.7	9.4	970	82	0.73	1.5	6	1.8
YDEJ160M-	8	4.5	13.3	730	83	0.62	1.5	5	1.8
	6	6	14.7	980	85	0.73	1.5	6	1.8
YDEJ160L-	8	6	17.5	730	84	0.62	1.5	5	1.8
	6	8	19.4	980	86	0.73	1.5	6	1.8
YDEJ180M-	8	7.5	21.9	730	84	0.62	1.5	5	1.8
	6	10	24.2	980	86	0.73	1.5	6	1.8
YDEJ180L-	8	9	24.8	730	85	0.65	1.5	5	1.8
	6	12	28.3	980	86	0.75	1.5	6	1.8
YDEJ200L1-	8	12	32.5	730	86	0.65	1.5	5	1.8
	6	17	39.1	980	87	0.76	1.5	6	1.8
YDEJ200L2-	8	15	40.3	730	87	0.65	1.5	5	1.8
	6	20	45.4	980	88	0.76	1.5	6	1.8

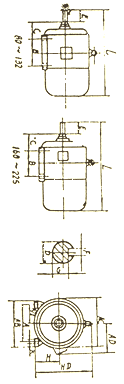

YDEJ系列安裝尺寸：

外型圖	機座號	B3安裝尺寸									外型尺寸mm
		A	B	C	D	E	F	G	H	K	AB	AC	AD	HD	L
	80S	125	100	50	19	40	6	15.5	80	10	165	165	150	170	378
	90S	140	100	56	24	50	8	20	90	10	180	180	155	190	400
	90L	140	125	56	24	50	8	20	90	10	180	180	155	190	425
	100L	160	140	63	28	60	8	24	100	12	205	205	180	245	465
	112M	190	140	70	28	60	8	24	112	12	245	230	190	265	495
	132S	216	140	89	38	80	10	33	132	12	280	270	210	315	575
	132M	216	178	89	38	80	10	33	132	12	280	270	210	315	615
	160M	254	210	108	42	110	12	37	160	15	330	325	255	385	710
	160L	254	254	108	42	110	12	37	160	15	330	325	255	385	755
	180M	279	241	121	48	110	14	42.5	180	15	355	360	285	430	815
	180L	279	279	121	48	110	14	42.5	180	15	355	360	285	430	865
	200L	318	305	133	55	110	16	49	200	19	395	400	310	475	890
	225S	356	286	149	60	140	18	53	225	19	435	450	345	530	990
	225M(2極)	356	311	149	55	110	16	49	225	19	435	450	345	530	990
	225M(4、6、8極)	356	311	149	60	140	18	53	225	19	435	450	345	530	1010

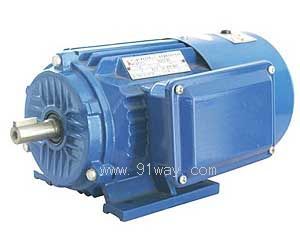

YDEJ系列多速制動電動機
