JYN6型移開式金屬封閉開關柜系列手車產品詳細說明：

JYN6型移開式金屬封閉開關柜系列手車主要技術參數

序號	名稱	單位	數值
			ZN28-12C/630-20	ZN28-12C/1250-31.5
			ZN28-12C/1250-20
1	額定電壓	kV	12
2	額定電流	A	630/1250	1250
3	額定開斷電流	kA	20	31.5
4	額定開斷電流開斷次數	次	不少于30
5	額定關合電流（峰值）	kA	50	80
6	動穩定電流（峰值）	kA	50	80
7	4S熱穩定電流	kA	20	31.5
8	一次重合閘無電流間隔時間	s	0.3
9	合閘時間	s	不大于0.2
10	固有分閘時間	s	不大于0.06（額定電壓、最高電壓）
			不大于0.08（最低電壓）
11	機械壽命	次	10000
12	所配操動機構型號		CD17、CT19
13	一分鐘工頻耐壓	kV	42
14	全波雷電沖擊耐壓	kV	75
15	外形尺寸，高×寬×深	mm	1550×690×950
16	總重量	kg	250

JYN6型移開式金屬封閉開關柜系列手車機械調整參數

序號	名稱	單位	數值
			ZN28-12C /630-20	ZN28-12C /1250-20	ZN28-12C /1250-31.5
1	觸頭開距	mm	11±1
2	超行程（合閘過程彈簧 壓縮長度）	mm	4±1
3	觸頭允許磨損厚度	mm	3
4	平均合閘速度	m/s	0.55±0.15		0.6±0.2
5	平均分閘速度（接觸油緩沖器前）	m/s	1.0±0.3		1.1±0.2
6	三相分閘不同期性	ms	不大于2
7	觸頭合閘彈跳時間	ms	不大于3
8	油緩沖器緩沖行程	mm	10
9	相間中心距單位	mm	230±2

結構特點
本產品總體結構為手車組裝式，每只滅弧室由兩只懸持絕緣子固定，并由兩根絕緣桿落地支撐，使產品結構穩定。其操動機構、轉軸及傳動機構、分閘彈簧、油緩沖器、聯鎖扒進機構等都統一布置在手車臺架上，便之成為一個有機的整體。
本產品結構簡單、緊湊、合理，有足夠的強度、剛度和穩定性，有較高的絕緣強度，與開關柜配套時，互換性好、導向正確可靠；推進時方便、省力、無沖擊；具有必要的聯鎖功能自由脫扣功能和可靠接地。
本產品采用新型結構的真空滅弧室，其斷流容量大，滅弧能力強，具有壽命長、體積小、維護簡單、無爆炸危險、無污染、噪音低等優點，特別適用于頻繁操作和環境比較荷刻的工作條件。

外形及安裝尺寸

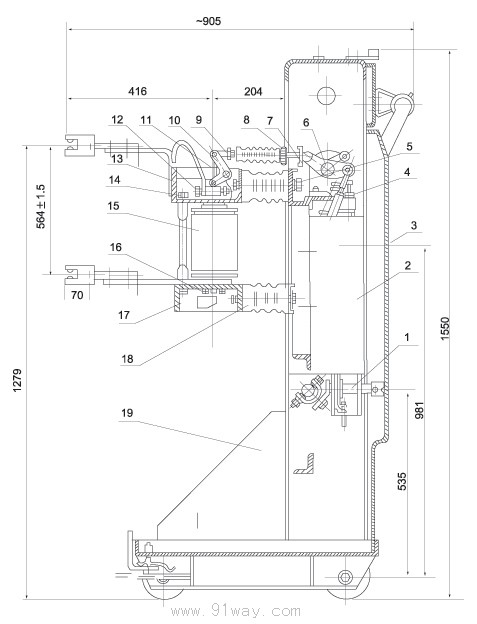

產品的結構及外形尺寸見下圖：

1、聯鎖推進機構 2、操動機構 3、脫扣按鈕 4、開距調整片 5、螺栓 6、轉軸 7、觸頭壓力彈簧
8、彈簧座 9、超行程調整螺栓 10、拐臂 11、導向板 12、導電夾緊固螺栓 13、上支架
14、螺栓 15、真空滅弧室 16、真空滅弧室固定螺栓 17、下支架 18、絕緣子 19、臺架
