FZN12-10D/630型戶內真空負荷開關產品詳細說明：

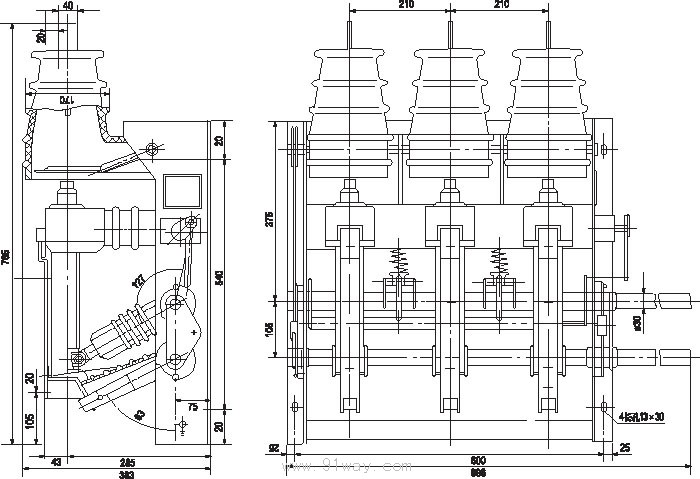

FZN12-10D/630-50型戶內交流高壓負荷開關(以下簡稱FN12-10D負荷開關)是額定電壓為10KV，額定頻率50Hz的三相高壓開關設備，用于分合負荷電流，閉環電流，空載變壓器和電纜充電電流，關合短路電流。配裝接地開關的負荷開關，可以承受短路電流。

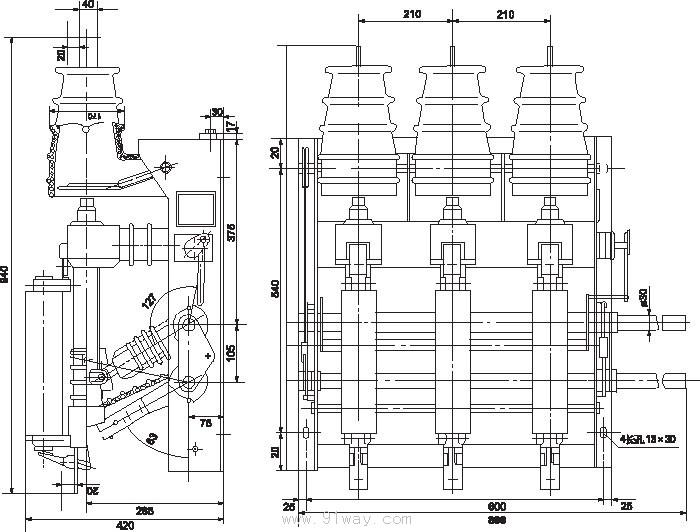

FZN12-10(R)D/100-31.5型交流高壓負荷開關--熔斷器組合電器(以上簡稱 FN12-10(R)D組合電器)，是FN12-10D負荷開關與S□LAJ-12(XRNT□-10)高壓限流式熔斷器組合在一起的戶內高壓開關設備。它可以可靠開斷直至短路電流的任何電流；負荷開關開斷工作電流，熔斷器開斷短路電流，聯合開斷工作電流與全短路電流之間的任何過電流，同時熔斷器通過其撞擊器使負荷開關分閘。

FZN12-10D/630型戶內真空負荷開關主要技術參數

序號	項目	單位	數值
			FN12-10D/630	FN12-10(R)D/630
1	額定電壓	KV	10
2	額定頻率	Hz	50
3	額定電流	A	630	100
4	雷電沖擊耐受電壓	kV	對地及相間75、隔離斷85
5	1min工頻耐受電壓	kV	對地及相間42、隔離斷48
6	額定熱穩定電流	kV	20(4S)
7	額定動穩定電流	kV	50
8	額定關合電流(峰值)	kV	50	50
9	額定短路開斷電流(予期值)	kA		31.5
10	臨界開斷電流時最大I2.t	A2S		按熔斷器特征曲線
11	最小開斷電流	kA		按熔斷器特征曲線
12	額定轉移電流	kA		1.5
13	最大開斷電流(參考值)	kA	1.8
14	開斷空載變壓器容量	kVA	1250
15	額定電纜充電電流	A	10
16	額定有功負載電流開斷次數	次	＞100
17	撞擊器觸以負荷開關分閘時間	S		＞0.06
18	接地開關熱穩定電流	kA	20（2s）	20（2s）
19	接地開關熱穩定電流(峰值)	kA	50	50
20	電動機操作電源電壓	V	交直流110、220
