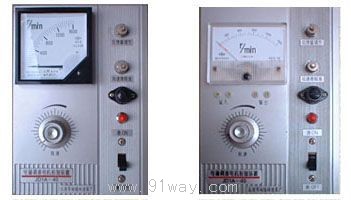

JD1A(B)型電磁調速電機控制裝置產品詳細說明：

JD1A(B)型電磁調速電機控制裝置是國家聯合推廣的節能產品。用于控制電磁調速電動機的速度，實現無恒轉矩無級調速，當負載為風機和泵類時，有明顯的節能效果。廣泛應用于機械、治金、發電、造紙、印刷、水泥、煙草、電纜等場合有及各類工業自動化生產線。

型號 Type	電源電壓 Supply voltage	控制電機功率 Control electric machine power	最大輸出 Max.output	測速發電機 Speed testing generator	轉速變化率 Rate of changeof rotating speed	穩速精度 precision of stable speed
JD1A-11	～220V±10% 50-60Hz	0.55-11KW	DC 90V.3A	單相或三相中頻電壓轉速比為： Ratio of singe phase or three-phase IF voltage: ≥2V/100V/2m	≤3%	≤1
JD1A-40		15-40KW	DC 90V.5A
JD1A-90		45-90KW	DC 90V.8A

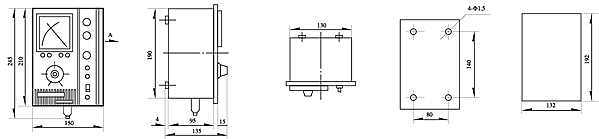

1:  JD1A(B)型電磁調速電機控制裝置外形尺寸：面板嵌入式開孔尺寸120x245x140mm  墻掛式安裝240*130　



2:表 面 示 意 圖

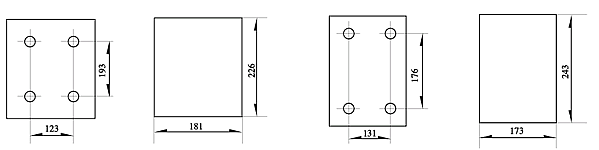

 ZTK、ZLK墻掛式安裝尺寸ZTK、ZLK面板嵌入開孔尺寸　
    JZT墻掛式安裝尺寸　　　JZT面板嵌入開孔尺寸

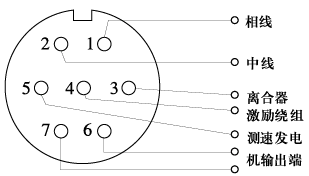

3: 接線方式及安裝
