D系列測功器是一種傳統產品，六十年代初由上海柴油機廠提供國外樣機進行仿造，當時填補了國內空白，受到農機部通令嘉獎。
這種D系列測功器擁有量近萬臺，為動力機測試人員所廣泛熟悉，也是以前高校內燃機專業學生啟蒙教育的初級機型。
40年來，雖然該型號測功器幾經演變，但主體的內部結構未有大的變化。
D系列（銷釘式）測功器也未有大的變化，只是根據用戶要求潤滑方式是油杯滴油式，還是油脂潤滑有用戶任選。

D系列測功器的結構原理及主要特點
（1）結構原理 　　　

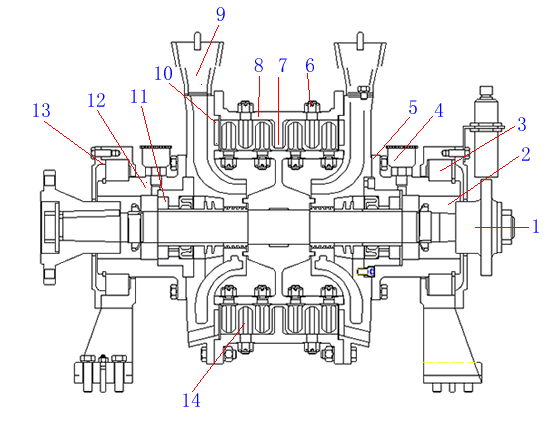

D系列測功器機體結構示意圖

1.主軸 2.測速齒輪 3.磁電轉速傳感器 4.油嘴 5.端蓋 6.轉子螺栓 7.轉子 8.定子 9.水斗 10.側殼 11.主軸承 12.擺動軸承 13.軸承蓋 14.定子螺栓

　　主體為銷釘式結構。其工作原理是通過轉子、定子上的多個銷釘攪拌水產生阻力，傳遞給外殼，通過機械式磅稱測力機構或拉壓力傳感器，負荷表指示負荷值（或扭矩值），轉速由電子轉速表顯示。
　　測功器的工況是通過調節進水量來改變的。進水的多少決定內腔水環厚薄和相應測量負荷值的大小。排水閥開度大小可以調節出水溫度。因為對于相同的測量功率，單位是間內通過測功器的水量多，內腔水溫低，反之則高。
　�。�2）主要特點
　　　·結構簡單，使用、維護方便。
　　　·純機械式，對操作人員的技術水平要求不高。
　　　·指針指示負荷值，精度相對YP系列水力測功器及DW系列電渦流測功器的精度要差些。
　　　·測功器與發動機之間采用彈性聯接。

D系列（銷釘式）水力測功器的規格型號

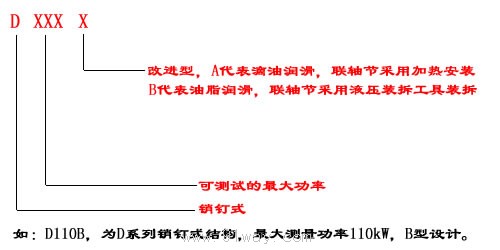

（1）型號含義

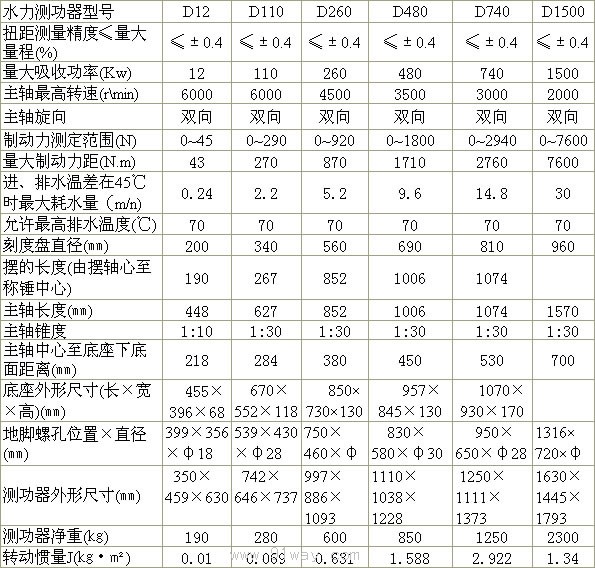

（2）技術參數(下表）



D系列測功器的特性曲線
　�。�1）如何看特性曲線
　　　　　請參見YP系列特性曲線說明
　�。�2）D系列各型號測功器的特性曲線

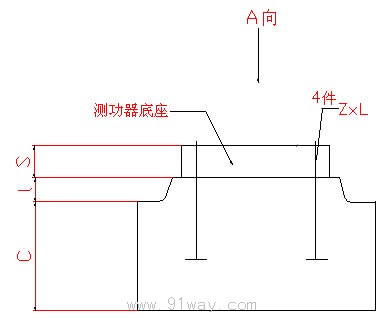

D系列（銷釘式）水力測功器聯軸器尺寸圖
