YJZGG/YJ系列64/110kV干式GIS終端產品詳細說明：

YJZGG/YJ系列64/110kV干式GIS終端

特點：
1、所有絕緣部件工廠預制成型，環氧套管內部嵌入金屬屏蔽電極，橡膠應力錐采用進口高溫硫化液體硅橡膠（LSR）材料，并優化應力錐產品的結構形狀。
2、采用彈簧壓緊應力錐于環氧套管錐形壁上的結構，克服了應力錐由于材料老化帶來的彈性松馳，應力錐與電纜外半導電層接觸不良等弊病，以確保終端能長期安全運行。
3、終端為干式結構，無需加任何絕緣澆注劑，故不存在因預制應力錐浸泡在絕緣澆注劑中而加快應力錐老化的問題，提高應力錐的使用壽命：而且避免終端在運行過程中出現泄露等相關現象。
4、具有重量輕，體積小，結構緊湊，易于安裝維修等特點
5、產品的各項性能指標完全符合GB/T11017、IEC60840
6、導體配合接口完全符合IEC859-1999.
7、100％出廠試驗，品質穩定
產品適用性：
本產品適用于額定電壓64/110kV，標稱截面 240mm2 -1600mm2 的交聯聚乙烯電力電纜終端連接。 插拔式GIS終端適用于電力電纜與高壓變壓器的連接，取消了油/油套管或油/氣套管，節省大量的空間，其中110kV短型（470mm）插拔式GIS終端加裝（加長）出線桿后，又適用于與110kV的757mm型GIS設備配套。

YJZGG/YJ系列64/110kV干式GIS終端性能指標

	電纜GIS終端	性能指標
1	型式	干式
2	型號	YJZGG/YJ
3	長期連續運行允許載流量（Ａ）(90℃)	不小于連接電纜
4	短路時附件承受電流（kＡ，3s）	不小于連接電纜
5	預制應力錐半導電材料	進口液態硅橡膠
6	預制應力錐絕緣材料	進口液態硅橡膠
7	與電纜導體、GIS接口連接型式	壓接、插拔
8	尺寸【直徑/高度】（mm）	φ350；980/1267
9	質量	50
10	額定工頻1min耐受電壓（kV）	230
11	額定雷電沖擊耐受電壓峰值（kV）	550
12	額定操作沖擊耐受電壓峰值（kV）	550

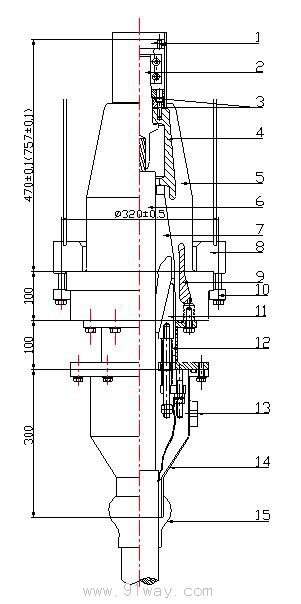

GIS終端(干式長/短型)安裝結構示意圖
