DZS7系列斷路器產品詳細說明：

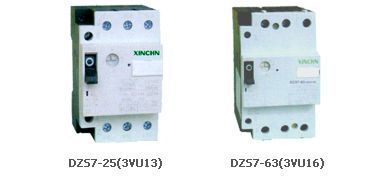

DZS7系列斷路器

DZS7(3VU)系列電動機保護斷路器適用于交流50/60Hz，額定絕緣電壓750V，額定工作電壓至660V，額定工作電流0.1A-63A,用于電動機過載保護，短路保護及斷相保護，也可作為直接起動和分?jǐn)嚯妱訖C(jī)的全壓起動器和額定電流由0.1A-63A的電路作為線路保護

主要技術參數

型號與規格	額定電流	電動機輸出功率	整定電流		訂貨號	重量
DZS7-25(3VU13)			熱過載脫扣器	瞬時過電流脫扣器
	0.16		0.1-0.16	1.9	DZS7-25(3VU13)-MB00	0.29 裝 50只 47×29×17 毛重16 凈重15
	0.24	0.06	0.16-0.24	2.9	-MC00
	0.4	0.09/0.1	0.24-0.4	4.8	-MD00
	0.6	0.12/0.1	0.4-0.6	7.2	-ME00
	1	0.25	0.6-1	12	-MF00
	1.6	0.37/0.5	1-1.6	19	-MG00
	2.4	0.75	1.6-2.4	29	-MH00
	3.2	1.1	2-3.2	38	-NH00
	4	1.1/1.5	2.4-4	48	-MJ00
	5	1.5/2.2	3.2-5	60	-NJ00
	6	2.2	4-6	72	-MK00
	8	3	5-8	96	-NK00
	10	3/4	6-10	120	-ML00
	13	4/5.5	8-13	156	-NL00
	16	7.5	10-16	190	-MM00
	20	7.5	14-20	240	-MN00
	25	11	18-25	300	-MP00
ZS7-63(3VU16)	1.6	0.37/0.55	1- 1.6	19	DZS7-63(3VU1)-MG00	0.76 20只 39.5×25×33.5 毛重16 凈重15
	2.4	0.75	1.6-2.4	29	-MH00
	4	1.1/1.5	2.4-4	48	-MJ00
	6	2.2	4-6	72	-MK00
	10	3/4	6-10	120	-ML00
	16	5.5/7.5	10-16	190	-MM00
	25	11	16-25	300	-MN00
	32	15	22-32	380	-MP00
	40	18.5	28-40	480	-MQ00
	52	22	36-52	600	-MR00
	63	28	45-63	600	-LS00

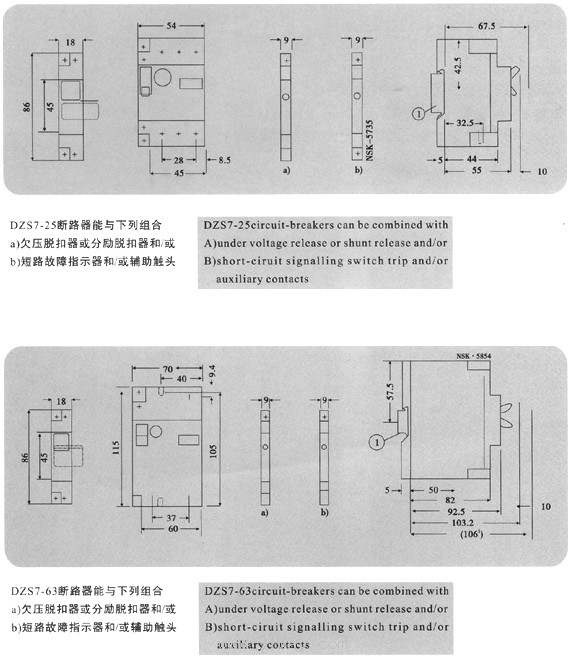

外形及安裝尺寸



DZS7系列斷路器
