DZX7(GV2)系列斷路器產品詳細說明：

DZX7(GV2)系列斷路器
DZX7斷路器（GV馬達空氣開關）適用于交流電壓至690V，電流1.16-32A的電路中，作為三相鼠籠型異步電動機的過載、斷相、短路保護及不頻繁地啟動控制之用，可用作配電線路報復和不頻繁的負載轉換，不可作隔離器使用。

DZX7(GV2)系列斷路器主要技術參數

附加觸頭

品型號	附件名稱	代號	觸頭型		安裝位置
DZX7-AN	瞬時輔助觸頭	AE1	一常開或一常閉		斷路器前面
		AE11	一常開或一常閉		AE11 DZX7-RS
		AE20	兩常開
		AN11	一常開或一常閉
		AN20	兩常開
	故障型號觸頭+ 順勢輔助觸頭	AD1010	常開（故障）	常開
		AD1001		常閉
		AD0110	常閉（故障）	常開
		AD0101		常閉
	短路型號觸頭	AM11	常開、常閉

電脫扣器

產品型號	附件名稱	代號	電壓	電壓要求	安裝位置
DZX7-AU     -AX     -AS	欠壓脫扣	AU115	110-127V 50Hz	工作電壓：0.85…1.1Ue 斷路電壓：0.35…0.7Ue	斷路器右側
		AU225	220-240V 50Hz
		AU385	382-415V 50Hz
	分勵脫扣	AS115	110-127V 50Hz	工作電壓：0.75…1.1Ue 斷路電壓：0.2…0.75Ue
		AS225	220-240V 50Hz
		AS385	382-415V 50Hz
	欠壓脫后（符合INRS）	AX115	110-127V 50Hz	工作電壓：0.85…1.1Ue 斷路電壓：0.35…0.7Ue	必須安裝在DZX7M上
		AX225	220-240V 50Hz
		AX385	382-415V 50Hz

型號	額定電流	電動機輸出功率	整定電流		訂貨號	重量
DZX7-32（GV2）			熱過載脫扣器	電磁瞬時脫扣器
	0.16	0.04	0.14-0.16	1.9	DZX7-32(GV2)-M/ME/RS01C	50只 46.5×25×17.5 毛重14 凈重13.2
	0.25	0.07	0.16-0.25	3.0	-M/ME/RS02C
	0.4	0.09/0.12	0.25-0.4	4.8	-M/ME/RS03C
	0.63	0.12/0.18	0.4-0.63	7.2	-M/ME/RS04C
	1	0.25	0.63-1	12	-M/ME/RS05C
	1.6	0.37/0.55	1-1.6	19	-M/ME/RS06C
	2.5	0.75	1.6-2.5	30	-M/ME/RS07C
	4.0	1.1/1.5	2.5-4	51	-M/ME/RS08C
	6.3	2.2	4-6.3	78	-M/ME/RS10C
	10	3/4	6-10	138	-M/ME/RS14C
	14	4/6.5	9-14	170	-M/ME/RS16C
	18	7/8	13-18	220	-M/ME/RS20C
	23	8/9	17-23	320	-M/ME/RS21C
	25	9/12	20-25	350	-M/ME/RS22C
	32	15	24-32	420	-M/ME/RS32C
DZX7-80（GV3）
	2.5	0.75	1.6-2.5	30	DZX7-80(GV3)-M/ME07	30只 45.5×43×21 毛重27 凈重26
	4	1.1/1.5	2.5-4	48	-M/ME08
	6	2.2	4-6	72	-M/ME10
	10	3/4	6-10	120	-M/ME14
	16	5.5/7.5	10-16	190	-M/ME20
	20	7.5/10	16-20	240	-M/ME21
	25	11	20-25	300	-M/ME25
	40	18.5	25-40	480	-M/ME40
	63	28	40-63	720	-M/ME63
	80	32	56-80	960	-M/ME80

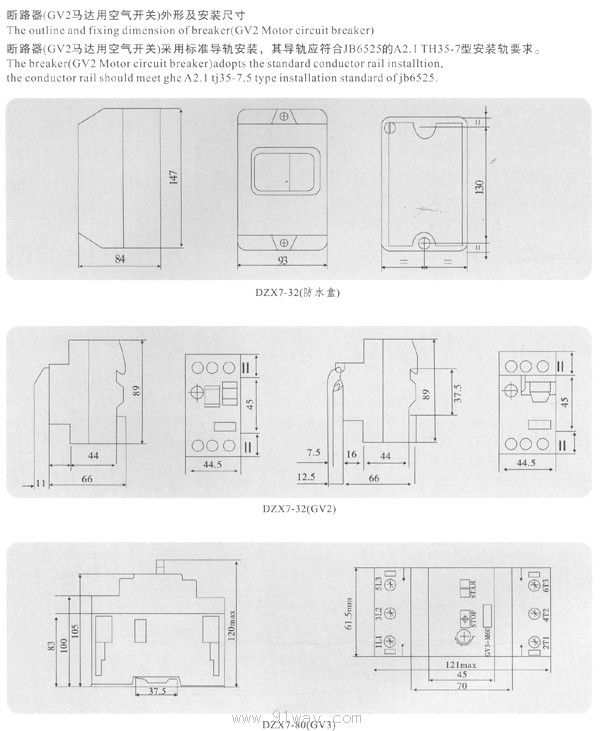

外形及安裝尺寸
