型 號

XMTA 系列

輸入信號

　模擬量輸入 熱電偶： K、E、S、B等
　熱電阻： Pt100、Cu50等
　電 流：0～10mA、4～20mA等（輸入電阻≤250Ω）
　電 壓：0～5V、1～5V等（輸入電阻≥250kΩ）

輸出信號

　模擬量輸出 DC 4～20mA（負載電阻≤500Ω） DC 0～10mA（負載電阻≤750Ω）
　DC 1～5V（輸出電阻≤250Ω） DC 0～5V（輸出電阻≤250Ω）
　開關量輸出 繼電器控制輸出 ON/OFF 觸點容量：AC 220V/3A；DC 24V/5A（阻性負載）
　饋電輸出 DC 24V 負載≤30mA

特 性

　測量精度 ± 0.2%FS或±0.5%FS
　分 辨 率 ± 1字
　顯示范圍 -1999～9999
　顯示方式 雙屏高亮度 LED數碼顯示 發光二極管工作狀態顯示
　控制方式 連續模擬量輸出
　報警方式 可選擇上下限、上上限、下下限報警輸出，報警 點回差可設定
　參數設定 輕觸式按鍵設定 密碼鎖保護設定參數
　保護方式 輸入 斷線 /超量程提示 工作異常自動復位 電源欠壓自動復位

使用條件

　環境溫度 0～50℃
　相對濕度 ≤ 85% RH 避免強腐蝕氣體
　供電電壓 AC 90～260V DC 24V（±2V）
　功 耗 ≤ 4W

橫 式

豎 式

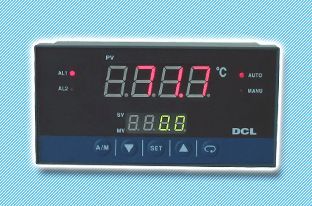

外 觀

外形尺寸

160×80×80mm（寬×高×深）

80×160×80mm（寬×高×深）

開孔尺寸

152－0.4 ×76－0.5 mm（寬×高）

76－0.5 ×152－0.4 mm（寬×高）

重 量

350g

型 譜

說 明

XMT

　智能數顯 PID調節器

輸出類型

2

　ON/OFF控制+1路報警輸出

3

　4～20mA輸出+2路報警或控制

4

　0～10mA輸出+2路報警或控制

5

　1～5V輸出+2路報警或控制

6

　0～5V輸出+2路報警或控制

輸入信號

1

　熱電偶 K、E、S、B等

2

　熱電阻 Pt100、Cu50等

3

　DC 4～20mA

4

　DC 0～10mA

5

　DC 1～5V

6

　DC 0～5V

8

　遠傳壓力表 30～350 Ω

9

　用戶特殊要求的分度號

外 形

　缺省為 160×80×80mm橫表 　

V

　80×160×80mm豎表

F

　96×96×112mm方表

G

　72×72×100mm方表

饋電輸出

　缺省為無饋電輸出

P

　DC 24V饋電輸出

供電電源

　缺省為 AC 220V供電

D

　DC 24V供電
