1、適用范圍
BBM60L系列帶剩余電流保護塑殼式斷路器（以下簡稱斷路器），額定絕緣電壓為800V，適用于交流50Hz，額定工作電壓400V，額定工作電流至630A的電路中作不頻繁轉換及電動機不頻繁起動之用。斷路器具有過載、短路和欠電壓保護功能，能保護線路和電源設備不受損壞，同時還可以對過電流保護不能檢測出的長期存在的接地故障可能引起火災危險提供保護。
斷路器按照其額定極限短路分斷能力(Icu)的高低，分為M型(較高分斷型)、Ｈ型(高分斷型)二類。該斷路器具有體積小、分斷高、飛弧短，抗振動等特點。

BBM60L系列帶剩余電流保護塑殼式斷路器可垂直安裝(即豎裝)，亦可水平安裝(即橫裝)。
本斷路器不可倒進線，即只允許1、3、5接電源線，2、4、6接負載線。
斷路器適用于隔離，符號表示為“ ”。
本斷路器產品執行下列標準：
IEC60947-1及GB14048.1總則
IEC60947-2及GB14048.2低壓斷路器
及附錄B帶剩余電流保護的斷路器
GB6829-95
IEC60947-4及GB14048.4接觸器和電動機起動器
IEC60947-5.1及GB14048.5機電式控制電路電器

2、 BBM60L系列帶剩余電流保護塑殼式斷路器適用工作環境及安裝條件

安裝地點的海拔2000m及以下。
周圍介質溫度不高于+40℃和不低于-5℃；且24小時平均值不超過35℃(特殊訂貨除外)。
安裝地點的空氣相對濕度在最高溫度為+40℃時不超過50％；在較低溫度下可以有較高的相對濕度，最濕月的月平均最低溫度不超過+25℃，該月的月平均最大相對濕度不超過90%，并考慮溫度變化產生在產品表面上的凝露。
污染等級為3級。
斷路器主電路的安裝類別為III，不接至主電路的輔助電路和控制電路，安裝類別為II。
在無爆炸危險的介質下，且介質無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方。在沒有雨雪侵襲的地方。
斷路器應按產品的使用說明書安裝。

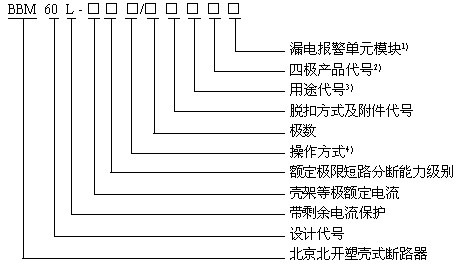

3、型號及含義



注： 不帶漏電報警單元模塊無代號；帶漏電報警單元模塊并在工作方式一時用Ｉ表示，在工作方式二時用II表示。
三極產品無代號，四極時為A、B、C、D。
配電用斷路器無代號，保護電動機用斷路器以２表示。
手柄直接操作無代號；電動操作用Ｐ表示；轉動手柄操作用Z表示。
按產品極數分為三極與四極。四極產品中中性極（Ｎ極）的形式分四種：
A型：N極不安裝過電流脫扣元件，且N極始終接通，不與其它三極一起合分;
B型：N極不安裝過電流脫扣元件，且N極與其它三極一起合分；(N極先合后分);
C型：N極安裝過電流脫扣元件，且N極與其它三極一起合分；(N極先合后分);
D型：N極安裝過電流脫的元件，且N極始終接通，不與其它三極一起合分。

按額定電流(A)分:
BBM60L-100為(10)、16、20、25、32、40、50、63、80、100A十級;
BBM60L-225為100、125、140、160、180、200、225A七級;
BBM60L-400為225、250、315、350、400A五級;
BBM60L-630為400、500、630A三級［帶( )為不推薦規格］。

按連接方式分為板前接線、板后接線、插入式三種。
按過電流脫扣器型式分熱動－電磁(復式)型、電磁(瞬時)型兩種。
按斷路器是否帶附件分帶附件和不帶附件兩種:
附件分內部附件和外部附件：內部附件有分勵脫扣器、欠電壓脫扣器、漏電報警單元模塊、輔助觸頭和
報警觸頭五種；外部附件有轉動手柄操作機構、電動操作機構。
