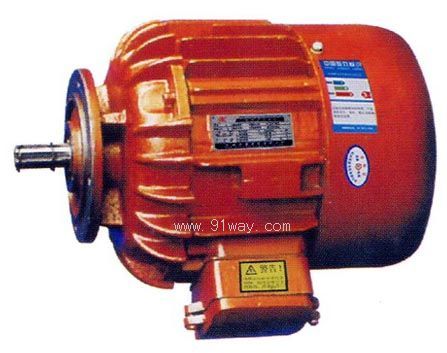

ZDY1型錐形轉子制動三相異步電動機產品詳細說明：

ZDY1型錐形轉子制動三相異步電動機適用于電動葫蘆的小車運行或要求起動轉矩較小及制動較平緩的機械裝置的驅動。本系列電動機接50Hz，380V電源。基準工作制S3，負載持續率25%，通電起動次數為每小時120次。

結構簡介：

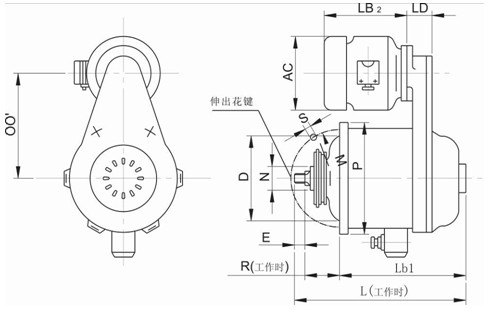

ZDY1型錐形轉子制動三相異步電動機為臥式電動機，采用平面制動器，輸出端軸伸為矩形花鍵、三角花鍵等幾種形式，機座不帶底腳，前端蓋有凸緣（法蘭式），安裝孔在前端蓋凸緣上。本系列電動機為封閉式結構，防護等級IP44，冷卻方式為自扇冷式IC0141，絕緣等級為B級。

主要技術參數：



數型號	功率KW	轉速r/min	額定電流A	最大轉矩/額定轉矩	起動轉矩/額定轉矩	起動電流A	效率η	功率因素	制動力矩N.m	轉動慣量kg.m2	重量kg
ZDY111-4	0.2	1380	0.72	2.0	2.0	4.0	0.65	0.64	0.588	0.016	9
ZDY112-4	0.4	1380	1.25	2.0	2.0	7.0	0.67	0.73	1.43	0.017	14
ZDY121-4	0.8	1380	2.4	2.5	2.5	13	0.70	0.72	8.036	0.036	28
ZDY(D)121-4	0.8	1380	2.4	2.5	2.5	13	0.70	0.72	8.036	0.036	28
ZDY122-4	1.5	1380	4.3	2.5	2.5	24	0.72	0.74	8.036	0.036	40
ZDY(D)122-4	1.5	1380	4.3	2.5	2.5	24	0.72	0.74	8.036	0.036	40
ZDY131S-4	2.2	1380	5	2.1	2.1	27	0.79	0.83	42.10		50.3
ZDY131-4	3.0	1380	7	2.0	2.0	33	0.79	0.85	42.10		50.3
ZDY132-4	4.5	1380	10	2.3	2.3	50	0.81	0.86	37.00		62
ZDY141-4	7.5	1380	16	2.2	2.2	74	0.81	0.74	58.00		103
