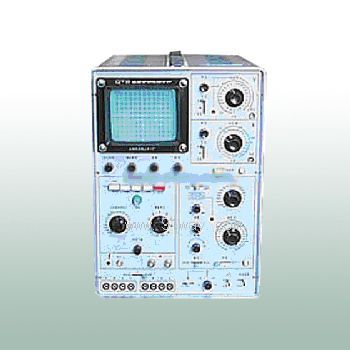

QT2晶體管特性圖示儀產品詳細說明：

QT2晶體管特性圖示儀，性能卓越，能滿足您不同工作環 境的多種需求可測量二極管、三極管的低頻直流參數，最大集電極電流超過50A，能滿足500VA以下器件的測試； 本機附有高壓測裝置，可對5KV以下的二極管、三極管進行擊穿電壓及反向漏電腦測試。其測試電流最高靈敏度可達0.5μ/div；

QT2晶體管特性圖示儀技術參數：
集電極掃描信號：三極管
輸出電壓范圍以及電流容量：0～10V 50A（脈沖階梯），20A（平均值）；0～50V 10A（平均值）；0～100V 5A（平均值）；0～500V 0.5A（平均值）
二極管：0～5KV 5mA（最大）
基極階梯信號：
階梯電流：1μA/級～200A/級，分17檔
階梯電壓：0.05V級～1V/級，分5檔
階梯波形：正常（100%），脈沖（10～40%）
Y軸偏轉系數：
集電極電流：1μA/div～5A/div，分21檔
二極管電流：1μA/div～500A/div，分9檔
倍率：×0.5；
X軸偏轉系數：
集電極電壓：10mV/div～50mV/div，分12檔；
二極管電流：100V/div～500V/div，分3檔；
一般性能：
有效顯示面：10×10div(1div=0.8cm)；
使用電源： AC220V/50Hz；
視在功率： 約80VA，約300VA(最大功率) ；
外形尺寸： 300B×408H×520Dmm；
重量： 30kg；
