CT24型彈簧操動機構產品詳細說明：

CT24型彈簧機構可供操動110KV自能式SF6斷路器之用，其性能符合GB1984-89《交流高壓斷路器》和本產品《技術條件》的要求，各項指標均達到和超過IEC56《高壓交流斷路器》中有關的標準。

本機構具有電動儲能和手動儲能兩種方式：合閘操作有遠控或就地合閘電磁鐵操作和旋轉手柄操作兩種；分閘操作有遠控或就地分閘電磁鐵和旋轉手柄操作兩種。

1、儲能電機為交直流兩用電機，其技術參數如下：

型號	84HL01	84HL02
額定工作電壓（V）	≌220	≌110
電動機額定輸入功率（W）	500	500
正常工作電壓范圍	80%-110%Ue	80%-110%Ue
額定電壓儲能時間	≤15s	≤15s

2、手動儲能采用一種特制搖把，其長度為380mm，儲能時最大操作力為200N；
3、合閘電磁鐵采用螺管式電磁鐵，其技術參數如下：

額定工作電壓（V）	-220	-110
額定工作電流（A）	2	2.2
額定功率（W）	440	242
20℃時線圈電阻（Ω）	105±5	50±2
正常工作電壓范圍	80%-110%

4、分閘電磁鐵采用螺管式電磁鐵，其技術參數如下：

額定工作電壓（V）	-220	-110
額定工作電流（A）	1.5	2.2
額定功率（W）	330	242
20℃時線圈電阻（Ω）	105±5	50±2
正常工作電壓范圍	65%-110%

5、機構輸出角度：55-57度。
6、機構合閘功調整范圍大，可在280kg.m和364kg.m之間調節。
7、機構凈重：280kg

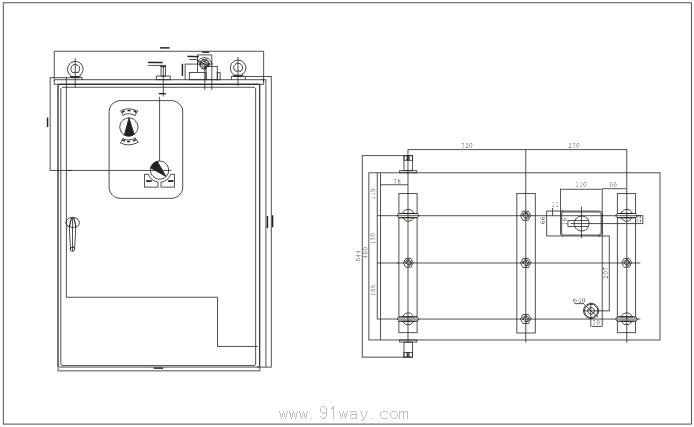

端掛式機構外形及安裝尺寸示意圖

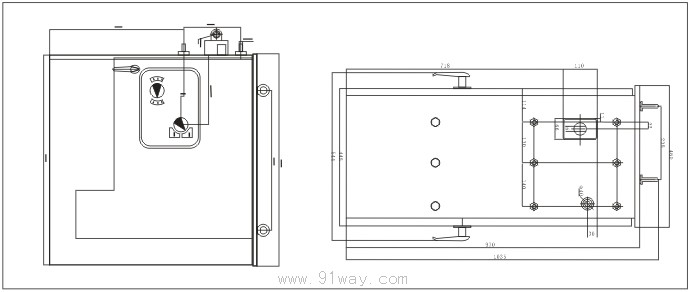

中掛式機構外形及安裝尺寸示意圖

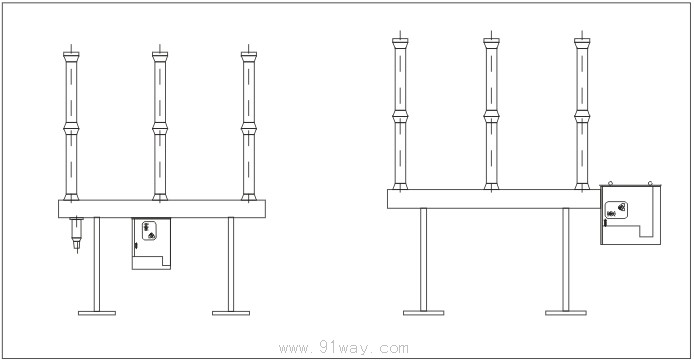

端掛安裝方式/中掛安裝方式:

CT24型彈簧操動機構
