DM系列單相電容運轉異步電動機產品詳細說明：

DM系列單相電容運轉異步電動機是在全國統一設計產品的YY系列單相電容運轉異步電動機基礎上，進行改進設計，其目的是為了進一步滿足用戶使用要求，對堵轉轉矩這一重要的性能指標有較大幅度的提高，因此本系列產品兼有國內外同類產品的優點：性能優異、結構合理、外觀美觀、運行可靠、維護方便、符合國際IEC標準，完全可以取代YY系列產品，使用范圍更廣泛，它可用于家用電器風扇、泵、木工機械，壓縮機以及其他需用電機驅動的機械裝置，深受用戶歡迎。

DM系列單相電容運轉異步電動機為全封閉式結構，外殼防護等級為IP44，采用B級絕緣，接線盒在電動機頂部，便于用戶接線，有四種安裝形式可供



用戶選用

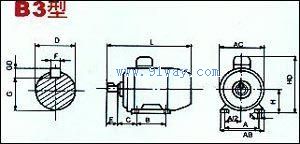

1.B3型--機座帶有底腳。(Type B3-Frame with feet.)　

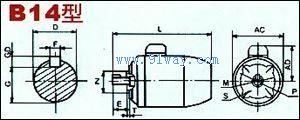

2.B14型--機座無底腳，前端蓋上有凸緣。(Type B14-Frame without feet,end bracket with small flange)
3.B34型--機座有底腳，前端蓋上有小凸緣。(Type B34-Frame with feet,end bracket with small flange)
4.B5--機座無底腳，前端蓋上有大凸緣。10:00 03-11-10(Type B5-Frame without feet,bracket with big flange)

使用條件　Korking Condition
Ambient temperature 環境溫度：-15～＋40℃
Altitude海拔：　　　　　　　　≯1000M
Protection防護等級：　　　　　IP44
Voltage電壓：　　　　　　　　 220V±100%
Duty工作制：　　　　　　　　　S1連續
Insutation絕緣：　　　　　　　B

訂貨須知　Notes For Ordering
若對絕緣，使用環境等方面有超出說明的特殊要求，請?jiān)谟嗀洉r商議。

機座號Frame NO	型號Type	功率W	電流A	電壓V	頻率Hz	轉速R/min	效率%	功率 因素	堵轉轉矩 倍數	堵轉 電流	最大轉矩 倍數	電容器 UF
80	DM8012	750	5.50	220	50	2800	66	0.95	0.55	20	1.7	25
80	DM8022	1100	7.80	220	50	2800	68	0.95	0.50	32	1.7	30
80	DM8032	1300	8.90	220	50	2800	70	0.95	0.50	35	1.7	40
80	DM8014	550	4.10	220	50	1400	64	0.95	0.50	15	1.7	20
80	DM8024	750	5.40	220	50	1400	66	0.95	0.45	20	1.7	25
90	DM90S2	1500	10.3	220	50	2800	71	0.95	0.45	45	1.7	45
90	DM90L2	2200	14.2	220	50	2800	74	0.95	0.40	70	1.7	60
90	DM90S4	1100	7.74	220	50	1400	68	0.95	0.45	32	1.7	35
90	DM90L4	1500	10.1	220	50	1400	71	0.95	0.40	45	1.7	45
90	DM90LM4	1800	11.5	220	50	1400	75	0.95	0.40	60	1.7	60
90	DM90LL4	2000	14.2	220	50	1400	74	0.95	0.35	70	1.7	60

機座號Farme NO	B3型，B34型，B14型
	AB	AC	AD	HD	L
80	160	165	120	200	295
90S	180	185	130	220	310
90L	180	185	130	220	335

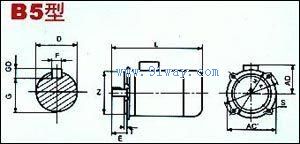

機座號Farme NO	B5型
	M	N	P	S	T	AC	AD	L
80	165	130	200	12	3.5	165	150	300
90S	165	130	200	12	3.5	185	160	335
90L	165	130	200	12	3.5	185	160	360

機座號Farme NO	B3型，B34型，B14型，B5型　　　　　B34型14型
	A	A/2	B	C	D	E	FXGD	G	H	K	M	N	P	S	T
80	125	62.5	100	50	19	40	6×6	15.5	80	10	100	80	120	M6	3
90S	140	70	100	56	24	50	8×7	20	90	10	115	95	140	M8	3
90L	140	70	125	56	24	50	8×7	20	90	10	115	95	140	M8	3
