VS1彈簧操動機構產品詳細說明：

概述
VS1-12（ZN63A)系列真空斷路器是三相交流50Hz額定電壓為12kv的戶內高難度壓開關，是引進西安森源公司技術制作的產品。產品可供工礦企業、發電廠及變電站做電氣設施的保護和控制之用。本機構專配VS1-12真空斷路器。

使用環境
環境能夠溫度不高于40℃，不低于-15℃(允許在-30℃時儲運)
海拔高度不超過1000m；
空氣相對濕度日平均值不大于95%，月平均值不大于91%；
飽和蒸汽日平均值不大于2.2kPa,月平均值不大于1.8kPa；
地震烈度不超度8級；
無火災、爆炸、嚴重污染、化學腐蝕及劇烈振動的場所。

VS1彈簧操動機構主要技術參數

3.1 斷路器操作機構采用永磁式單相直流電動機儲能，儲能電動機的技術參數見表一

3.2 操作機構電磁鐵及脫扣器的技術參數見表二

技術參數表一

型號	額定電壓(V)	功率(W)	正常工作范圍(V)	額定電壓下儲能時間(S)
ZY55-1	DC110 DC220	700 (100)	85%-110%	≤10

注：操作電壓允許采用交、直流電源。 ( )內圍0KA尺寸

VS1彈簧操動機構技術參數表二

名稱	功率(W)	額定操作電壓(V)	正常工作電壓范圍	備注
合閘電磁鐵	368	DC220 DC110	85%-110%額定電壓
分閘電磁鐵	368		65%-120%額定電壓	當電壓小于30%摁釘電壓不得分閘
閉鎖電磁鐵	4.8		85%-110%額定電壓
過流脫扣器Y7(Y8,Y9)	ˉ			電流5A

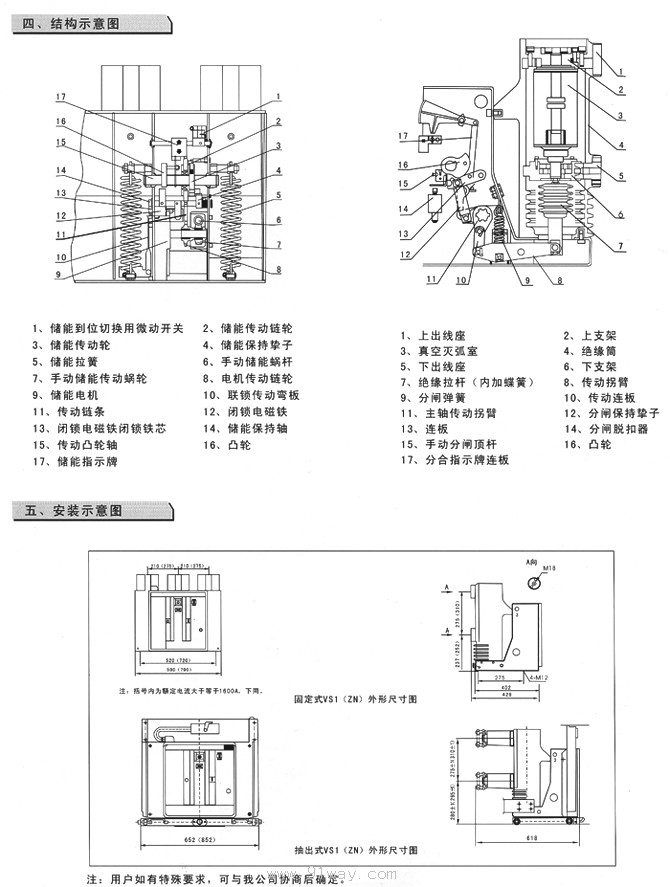

VS1彈簧操動機構
