產品名稱： | H2D,H3D,H4D數位式限時繼電器 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 低壓電器 -- 時間繼電器 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
|
TIME RANGE |
H2D |
H2D-M | H2D-X | H2D-XM | |
|
TIME RANGE |
H3D | H3D-M | H3D-X | H3D-XM | |
| TIME RANGE SEC:99.9,999.9,9999 MIN:99M59S,999.9,9999 HR:99H59M,9999 | H4D | H4D-M | H4D-X | H4D-XM | |
| 倒數計時（Y） | H2D-Y H3D-Y H4D-Y | H2D-MY H3D-MY H4D-MY | H2D-XY H3D-XY H4D-XY | H2D-XMY H3D-XMY H4D-XMY | |
| 自動歸零（S）0.5 sec or 1.0 sec | H2D-S H3D-S H4D-S | H2D-MS H3D-MS H4D-MS | H2D-XS H3D-XS H4D-XS | H2D-XMS H3D-XMS H4D-XMS | |
| 閃爍繼電器 | H2D-R H3D-R H4D-R | H2D-MR H3D-MR H4D-MR | H2D-XR H3D-XRH4D-XR | H2D-XMR H3D-XMR H4D-XMR | |
| 尺寸（mm） | 48H×48W×98D | ||||
| 安裝與其底座 |
露出型：P2CF-08 埋入型：Y-50&US-08 or Y-50&P3C-08 | ||||
| 額定電壓 | 12~60VDC/AC 100~240VAC 50/60Hz | ||||
| 容許電壓范圍 | 額定電壓的90~110% | ||||
| 指示燈動作 | 計時到指示 | ||||
|
功能特性 |
可由底座開關選擇整數及倒數 | ||||
| 停電記憶（M） | 無停電記憶 | 帶停電記憶 | 無停電記憶 | 帶停電記憶 | |
| 控制輸出 | Mode A/B 2C or 1A 1C 5A 250V |
Mode A/B 2C or 1A 1C 5A 250V |
限時接點：1C 5A 250V 1+4 GATE 開控 1+3 RESET 復歸 | 限時接點：1C 5A 250V 1+4 GATE 開控 1+3 RESET 復歸 | |
|
精 確 度 |
往復誤差 | ±0.05% sec | |||
| 設定誤差 | 0 | ||||
| 電壓誤差 | ±0.05% sec | ||||
| 溫度誤差 | ±0.05% sec | ||||
|
壽 命 |
機 械 | 5×10^6 times | |||
| 電 氣 | 10^5 times | ||||
| 復歸方式 | 電源復歸，外部復歸 | ||||
| 復歸時間 | 電源復歸：0.3sec 外部復歸：0.02sec | ||||
| 消耗功率 | Max.3VA | Max.2VA | |||
| 使用環境溫度 | -10℃~+55℃ | ||||
| 使用環境濕度 | 45%~85%RH | ||||
| 重量 | Approx.130g | Approx.130g | Approx.120g | Approx.120g | |

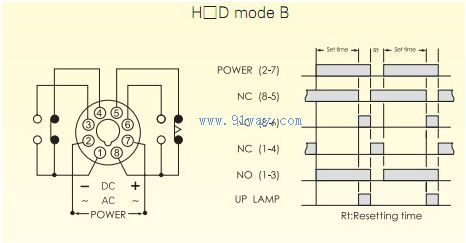

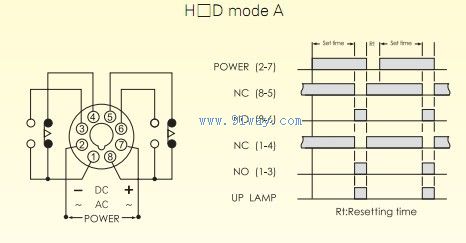

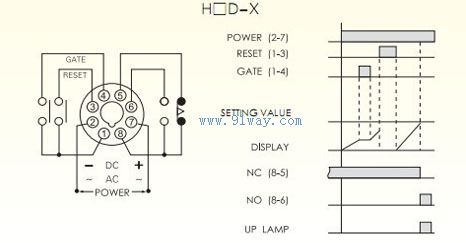

H2D,H3D,H4D數位式限時繼電器接線圖與時序圖

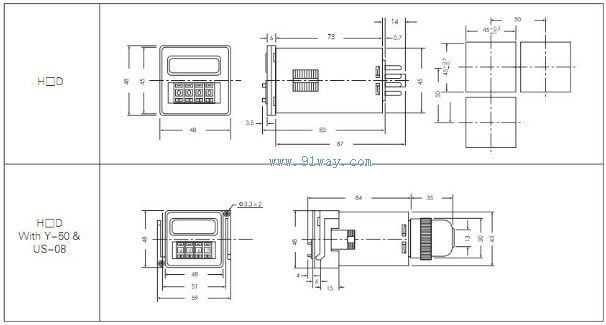

H2D,H3D,H4D數位式限時繼電器外觀尺寸圖
