CV2R,CV3R雙調型限時繼電器產品詳細說明：

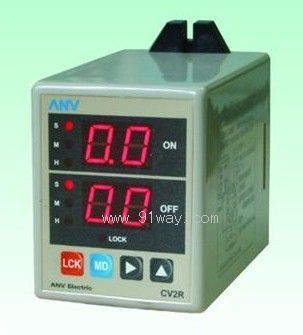

CV2R, CV3R雙調型限時繼電器

具有2位數及3位數計時功能，7段LED數字顯示
13種時間范圍（9.9sec~99hrs or 9.99sec~999hrs）可供設定
一臺當二臺使用，可設定ON-OFF兩種時間，單獨動作或
ON-OFF循環動作
可設定為反動作，單動作（不循環）功能
具有正數及倒數功能
可提供觸發計時功能（CV2R-□T,T1 CV3R-□T,T1）
計時中可查看ON-OFF設定值（SV）
具有按鍵鎖定功能

尺寸（mm）		露出型：60H×48W×69D   埋入型：88H×58W×69D
安裝與其底座		露出型：8PFA     埋入型：US-08 or P3G-08
復歸方式		電源復歸，外部復歸
額定電壓		12~60VDC/AC     100~240VAC 50/60Hz
容許電壓范圍		額定電壓的85~110%
ON/OFF時間范圍--秒：9.9,99  分鐘：9.9,99小時：9.9,99		CV2R-□	CV2R-□2S	CV2R-□T	CV2R-□T1
ON/OFF時間范圍--秒：9.99,99.9,999  分鐘：9.59,99.9,999小時：9.59,99.9,999		CV3R-□	CV3R-□2S	CV3R-□T	CV3R-□T1
控制輸出		Mode A/B 2C or 1A 1C	限時接點：1C×2	限時接點：1C	限時接點：1C
精 準 度	往復誤差	±0.05% sec
	設定誤差	0
	電壓誤差	±0.05% sec
	溫度誤差	±0.05% sec
壽 命	機 械	5×10^6 times
	電 氣	10^5 times
消耗功率		Max 2~3VA
使用環境溫度		-10℃~+55℃
使用環境濕度		45%~85%RH
重量		Approx.140g			Approx.130g

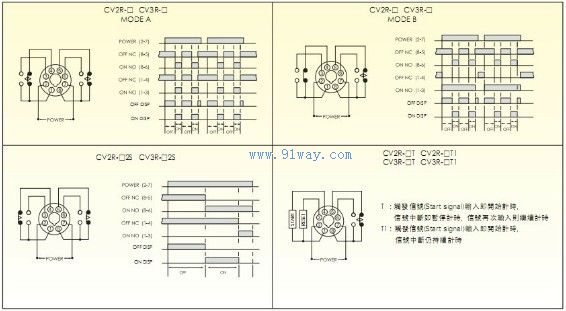

CV2R,CV3R雙調型限時繼電器接線圖與時序圖

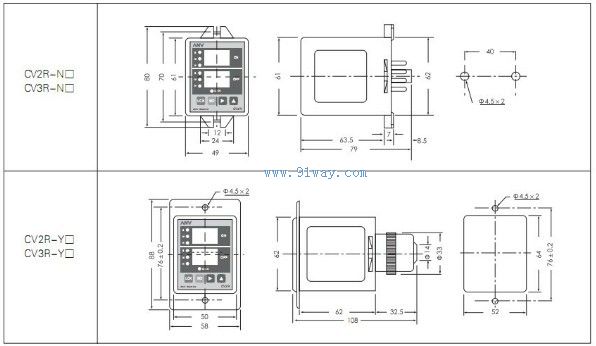

CV2R,CV3R雙調型限時繼電器外觀尺寸圖
