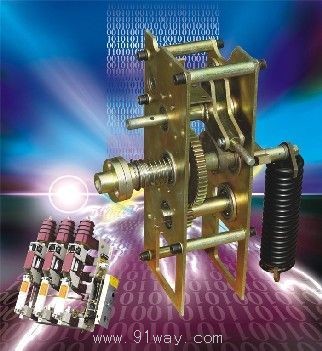

CT25-□型操動機構產品詳細說明：

概述
本產品專為FZ25-12型戶內高壓真空負荷開關量身定做把原來的一體代改為分體,安裝方便,維修簡單.本產品采用電動和手動兩種操作方式進行儲能合閘,分閘方式有分閘電磁鐵和手動按鈕兩種方式操作,機 械壽命達到10000次以上。　

主要技術參數
1、由獨立電源供電的分閘電磁鐵采用螺管式電磁鐵，其技術參數下表：

型號	額定電壓	額定電壓輸出功率	正常工作　電壓范圍
53ZY-CJDO1B	-220V	40W	85%-110%額定電壓

如用戶需要交流電源供電時，則采用全波整流電源（橋堆）整流后供儲能電機工作。
2、由獨立電源供電的分閘電磁鐵采用螺管式電磁鐵，其技術參數下表：

額定工作電壓（V）	-220	-110	-220	-110	-48
額定工作電流（A）	2.67	6	2.82	5.85	9.6
額定電工率（W）	<587	660	620	<643.5	460.8
20℃時線圈電阻值（Ω）	30±3	6.1±0.6	78±7.8	18.8	5
正常工作電壓范圍	65%-120%額定工作電壓應可靠分閘, 小于30%額定工作電壓時不得分閘

3、機構的輸出為60-80J；
4、機構的輸出軸工作轉角約44度。
5、CT25彈簧操動機構各種第列型號分類：按機構安裝和操作方式有：正裝側操、反裝側兩種。

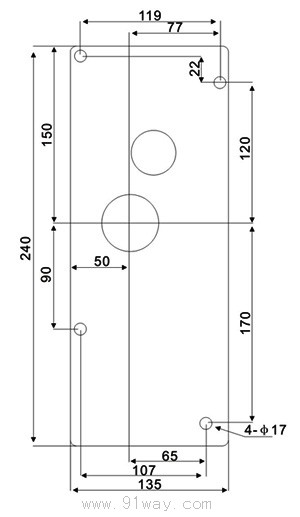

外形及安裝孔位示意圖

注：用戶如有特殊要求，可與我廠協商后確定。
