您的位置：您的位置：首頁 → 電機產品 → 異步電機 → 中小異步電機 → NEMA標準三相異步電動機

產品名稱：

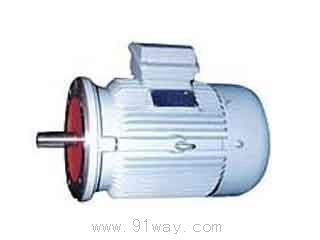

NEMA標準三相異步電動機

型號規格：

放大圖片

產品類別：

常規產品 -- 電機產品 -- 中小異步電機

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13901609058

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

NEMA標準三相異步電動機產品詳細說明：

NEMA標準電動機為全封閉自扇冷式電機，其功率等級、安裝尺寸及電氣、機械性能均符合NEMA標準要求，款式新穎、制作精良、安全可靠，并具有溫升低、噪聲和振動小、起動轉矩大等特點。該電動機采用B設計，F(xiàn)級絕緣，使用系數為1.15，額定電壓為208～230/460V，額定頻率為60Hz，適用于無特殊要求的場合，最高環境溫度不超過40℃，海拔不超過1000m，可作為各種機械設備的動力配套。NEMA標準電動機機座和端蓋采用高強度鑄鐵制成，耐腐蝕、壽命長，機座外表面有散熱片，易于散熱。

NEMA標準電動機為全封閉自扇冷式電機，該電動機按照美要NEMA標準設計與制造，其功率等級、安裝尺寸及電氣、機械性能均符合NEMA標準要求，款式新穎、制作精良、安全可靠，并具有溫升低、噪聲和振動小、起動轉矩大等特點。

該電動機采用B設計，F(xiàn)級絕緣，使用系數為1.15，額定電壓為208～230/460V，額定頻率為60Hz，適用于無特殊要求的場合，最高環境溫度不超過40℃，海拔不超過1000m，可作為各種機械設備的動力配套。

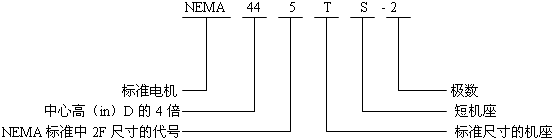

型號含義

二、結構簡介

NEMA標準電動機機座和端蓋采用高強度鑄鐵制成，耐腐蝕、壽命長，機座外表面有散熱片，易于散熱。

電動機的外風扇：機座號143T～286T用塑料風扇，324T以上機座用塑料或鋁風扇。

機座號143T～215T采用全封閉軸承，254T～449采用開啟式軸承，備有加油孔，加入3號鋰基脂。

接線盒位于機座中央，從軸伸端視之，在電動機的左側，接線盒由鑄鐵制成，出線孔為英制螺紋，接線盒內備有接地螺釘及接線圖。

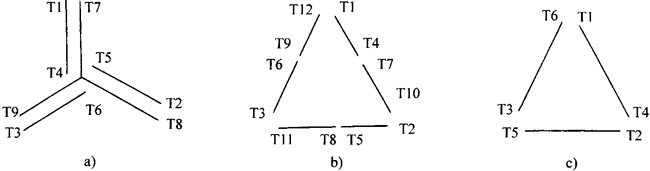

接線方式：7.5hp以下（不包括7.5hp）出線為9根，7.5～200hp出線為12根，150hp以上的2極電動機出線為6根，出線端標志見圖1。

機座號、功率及轉速對應關系見表1。

機座號	同步轉速/（r/min）
	3600（2極）		1800（4極）		1200（6極）		900（8極）
	功率
	hp	kW	hp	kW	hp	kW	hp	kW
143T	0.5	0.37
143T	0.75	0.55	0.5	0.37
143T	1	0.75	0.75	0.55	0.5	0.37
143T	1.5	1.1	1	0.75	0.75	0.55	0.5	0.37
145T	2	1.5	1.5	1.1	1	0.75	0.75	0.55
145T			2	1.5
182T	3	2.2	3	2.2	1.5	1.1	1	0.75
184T	5	3.7	5	3.7	2	1.5	1.5	1.1
213T	7.5	5.5	7.5	5.5	3	2.2	2	1.5
215T	10	7.5	10	7.5	5	3.7	3	2.2
254T	15	11	15	11	7.5	5.5	5	3.7
256T	20	15	20	15	10	7.5	7.5	5.5
284TS	25	18.5	25	18.5	15	11	10	7.5
286TS	30	22	30	22	20	15	15	11
324TS	40	30	40	30	25	18.5	20	15
326TS	50	37	50	37	30	22	25	18.5
364TS	60	45	60	45	40	30	30	22
365TS	75	55	75	55	50	37	40	30
365T	—	—	75	55	50	37	40	30
404T	—	—	—	—	60	45	50	37
405TS	100	75	—	—	—	—	—	—
405T	—	—	100	75	75	55	60	45
444TS	125	90	—	—	—	—	—	—
444T	—	—	125	90	100	75	75	55
445TS	150、175	110、132	—	—	—	—	—	—
445T	—	—	150、175	110、132	125	90	100	90
447TS	200	150	—	—	—	—	—	—
447T	—	—	200	150	150、175	110、132	125、150	90、110
449TS	250	185	—	—	—	—	—	—
449T	—	—	250	185	200	150	—	—

NEMA標準三相異步電動機主要技術性能見表2、表3、表4。

機座號	額定功率		滿載時					堵轉電流 460V/A	堵轉轉矩	最大轉矩	噪聲 /dB/（A）		重量 /kg
機座號	hp	kW	轉 速 /（r/min）	電流 460V/A	聯結方式	功率（%）	功率因數	堵轉電流 460V/A	額定轉矩（%）	額定轉矩（%）	噪聲 /dB/（A）		重量 /kg
同步轉速3600r/min（2極）600Hz
143	0.5	0.37	3442	0.78	2Y/Y	75.5	0.795	10	180		87		16
143	0.75	0.55	3442	1.18	2Y/Y	68.0	0.859	13	180		87		17
143	1.0	0.75	3442	1.52	2Y/Y	72.0	0.861	15	180		87		18
143	1.5	1.1	3442	2.04	2Y/Y	74.9	0.901	20	175	250	87		20
145	2.0	1.5	3442	2.65	2Y/Y	77.8	0.913	25	170	240	87		22
182	3.0	2.2	3503	3.9	2Y/Y	80.3	0.881	32	160	230	91		34
184	5.0	3.7	3493	6.32	2Y/Y	82.5	0.891	46	150	215	91		35
213	7.5	5.5	3505	9.4	2△/△	81.5	0.920	64	140	200	94		66
215	10	7.5	3504	12	2△/△	85.8	0.908	81	135	200	94		70
254	15	11	3522	18.25	2△/△	85.3	0.887	116	130	200	96		120
256	20	15	3517	23.9	2△/△	87.3	0.902	145	130	200	96		125
284	25	18.5	3534	28.8	2△/△	88.8	0.908	183	130	200	98		168
286	30	22	3525	35	2△/△	86.8	0.909	218	130	200	98		170
同步轉速3600r/min（2極）60Hz
324	40	30	3539	45.6	2△/△	90.6	0.912	290	125	200	100		235
326	50	37	3549	57.5	2△/△	88.6	0.912	363	120	200	100		252
364	60	45	3557	68.4	2△/△	89.1	0.927	435	120	200	101		320
365	75	55	3567	81.64	2△/△	91.9	0.92	543	105	200	101		340
405	100	75	3565	112.3	2△/△	92.4	0.91	725	170	200	102		—
444	125	90	3570	142.6	2△/△	91	0.91	908	150	200	104		—
445	150	110	3570	168.3	2△	91.7	0.92	1085	150	200	104		—
445	175	132	3570	193.9	2△	92.4	0.92	1270	150	200	104		—
447	200	150	3570	219.4	2△	93	0.92	1450	160	200	107		—
449	250	185	3575	264.3	2△	94.5	0.93	1850	150	175	110		—
同步轉速1800r/min（4極）60Hz
143	0.5	0.37	1724	0.94	2Y/Y	75.5	0.652	10			70		16
143	0.75	0.55	1724	1.55	2Y/Y	72	0.619	13			70		17
143	1.0	0.75	1724	1.87	2Y/Y	75.3	0.666	15	275	300	70		23
145	1.5	1.1	1716	1.57	2Y/Y	76.7	0.71	20	250	280	70		22
145	2	1.5	1710	3.05	2Y/Y	79.8	0.773	30	235	270	70		24
182	3	2.2	1746	4.79	2Y/Y	78.3	0.736	32	215	250	74		48
184	5	3.7	1736	6.54	2Y/Y	85.3	0.833	46	185	225	74		49
213	7.5	5.5	1748	9.85	2△/△	85.8	0817	64	175	215	79		67
215	10	7.5	1743	12.9	2△/△	87.8	0.833	81	165	200	79		79
254	15	11	1759	18.45	2△/△	87.8	0.852	116	160	200	84		120
256	20	15	1756	24.5	2△/△	87.8	0.875	145	150	200	84		141
284	25	18.5	1763	29.7	2△/△	90.1	0.867	183	150	200	88		191
286	30	22	1730	36	2△/△	89.6	0.856	216	150	200	88		191
324	40	30	1769	48	2△/△	90.1	0.87	280	140	200	92		252
326	50	37	1771	58.3	2△/△	91.4	0.871	363	140	200	92		260
364	60	45	1776	71.5	2△/△	91.4	0.864	435	140	200	95		300
365	75	55	1777	90	2△/△	91.4	0.839	543	140	200	95		338
405	100	75	1775	112.8	2△/△	93	0.899	725	200	200	98		—
444	125	90	1780	143.9	2△/△	93.6	0.88	908	200	200	102		—
445	150	110	1780	169.8	2△	93.6	0.89	1085	170	200	102		—
445	175	132	1787	201	2△	93.6	0.88	1270	200	200	102		—
447	200	150	1787	223.1	2△	94.5	0.90	1450	200	200	105		—
449	250	185	1790	271	2△	95	0.914	1850	170	175	109		—
同步轉速1200r/min（6極）60Hz
143	0.5	0.37	1150	1.07	2Y/Y	68	0.639	10	—	—		64	21
143	0.75	0.55	1150	1.6	2Y/Y	70	0.615	13	175	275		64	22
145	1.0	0.75	1150	1.66	2Y/Y	74.8	0.655	15	170	265		64	25
182	1.5	1.1	1158	2.78	2Y/Y	76.3	0.649	20	165	250		67	42
184	2.0	1.5	1155	3.77	2Y/Y	77.8	0.695	25	160	240		67	43
213	3.0	2.2	1169	4.77	2Y/Y	80.1	0.722	32	155	230		71	64
215	5.0	3.7	1167	7.8	2Y/Y	82.3	0.723	46	150	215		71	75
254	7.5	5.5	1169	10.4	2△/△	84.0	0.789	64	150	205		75	100
256	10	7.5	1167	13.38	2△/△	85.8	0.82	81	150	200		75	117
284	15	11	1172	19.1	2△/△	86.8	0.833	116	140	200		80	176
286	20	15	1169	25.4	2△/△	87.8	0.843	245	135	200		80	180
324	25	18.5	1174	30.1	2△/△	90.1	0.855	183	135	200		83	228
326	30	22	1173	35.34	2△/△	90.1	0.867	219	135	200		83	244
364	40	30	1180	48	2△/△	90.9	0.864	290	135	200		87	304
365	50	37	1180	62.7	2△/△	89.9	0.884	363	135	200		87	308
404	60	45	1185	69.7	2△/△	91.7	0.886	435	200	200		91	—
405	75	55	1185	86.3	2△/△	92.6	0.883	543	200	200		91	—
444	100	75	1180	114.5	2△/△	93.0	0.892	725	180	200		96	—
445	125	90	1185	142.6	2△/△	93.0	0.889	908	200	200		96	—
447	150	110	1186	171	2△	93.0	0.889	1085	200	200		98	—
447	175	132	1187	198.7	2△	93.6	0.887	1270	200	200		98	—
449	200	150	1185	227	2△	94.2	0.882	1450	200	200		101	—
同步轉速900r/min（8極）60Hz
143	0.5	0.37	860	1.26	2Y/Y	64.0	0.575	10	140	225	67		22
145	0.75	0.55	860	1.84	2Y/Y	67.5	0.555	13	135	220	67		25
182	1.0	0.75	865	2.39	2Y/Y	71.0	0.553	15	135	215	69		42
184	1.5	1.1	865	3.27	2Y/Y	72.3	0.583	20	130	210	69		43
213	2.0	1.5	865	4.28	2Y/Y	75.8	0.58	25	130	210	72		64
215	3.0	2.2	865	5.68	2Y/Y	76.3	0.636	32	130	205	72		75
254	5.0	3.7	868	8.36	2Y/Y	81.8	0.679	46	130	205	76		106
256	7.5	5.5	868	11.68	2△/△	85.5	0.691	64	125	200	76		117
284	10	7.5	868	15.24	2△/△	86.0	0.718	81	125	200	80		174
286	15	11	868	22.15	2△/△	87.3	0.714	116	125	200	80		178
324	20	15	870	26.6	2△/△	87.8	0.806	245	125	200	83		228
326	25	18.5	870	32.19	2△/△	89.6	0.805	186	125	200	83		244
364	30	22	870	38.83	2△/△	90.0	0.79	218	125	200	86		304
365	40	30	870	53.71	2△/△	91.4	0.767	290	125	200	86		308
404	50	37	885	63.5	2△/△	91.7	0.811	363	170	200	89		—
405	60	45	885	74.9	2△/△	91.7	0.819	435	170	200	89		—
444	75	55	885	95.1	2△/△	92.4	0.806	543	180	200	93		—
445	100	75	885	126.5	2△/△	93.0	0.802	725	180	200	93		—
447	125	90	888	156.5	2△/△	93.6	0.804	908	180	200	95		—
447	150	110	889	193.4	2△	93.6	0.781	1005	190	200	95		—

表3 開啟防滴式電動機

效率		機座號	產品代碼	滿載時				重量 /kg
kW	hp	機座號	產品代碼	轉 速 /（r/min）	電流 230V/A	效率（%）	功率因數	重量 /kg
5.5	5.5	213T	15014260	1745	21.0	88.5	0.77	143
5.5	7.5	254T	15014560	1175	20.3	87.0	0.78	239
7.5	10	213T	15014360	3510	24.9	86.0	0.88	150
7.5	10	215T	15014460	1750	24.7	89.7	0.85	167
7.5	10	256T	15014660	1175	27.1	88.0	0.79	270
11	15	215T	15006460	3505	33.7	91.0	0.90	176
11	15	254T	15006560	1760	37.8	88.0	0.83	270
11	15	284T	15006760	1180	38.3	88.0	0.82	322
15	20	254T	15003260	3475	49.2	88.0	0.87	280
15	20	256T	15000660	1765	49.2	89.0	0.86	310
15	20	286T	15000060	1180	51.3	88.5	0.83	368
18.5	25	256T	15003460	3500	58.6	89.0	0.89	298
18.5	25	284T	15000960	1770	58.9	89.6	0.88	368
18.5	25	324T	15000260	1185	60.4	90.4	0.85	492
22	30	284T	15003660	3545	67.4	90.0	0.91	359
22	30	286T	15001360	1770	69.7	90.0	0.88	410
22	30	326T	15000460	1180	71.3	90.0	0.86	520
30	40	286TS	15003860	3545	90.3	91.6	0.91	396
30	40	324T	15001760	1770	93.0	91.0	0.89	529
30	40	364T	150014760	1185	96.2	90.0	0.87	626
37	50	324TS	15004060	3525	112.3	92.1	0.91	522
37	50	326T	15002160	1775	112.4	92.0	0.91	591
37	50	365T	15014860	1175	117.9	90.7	0.88	639
45	60	326TS	15004260	3515	140.4	91.4	0.88	551
45	60	364T	15002560	1700	135.7	91.5	0.91	667
55	75	364TS	15004460	3505	167.7	92.5	0.89	694
55	75	365T	15002960	1780	164.9	92.0	0.91	727
75	100	365TS	15015160	3520	229.3	93.3	0.88	740

全封閉扇冷式電動機

功率		機座號	產品代碼	滿載時				重量 /kg	外形尺寸/in①
kW	hp	機座號	產品代碼	轉 速 /（r/min）	電流 230V/A	效率（%）	功率因數	重量 /kg	長	寬	高
5.5	7.5	213T	15015860	3490	19.3	85.0	0.84	143	17.3	13.56	10.5
5.5	7.5	213T	15015760	1765	17.8	90.7	0.854	147	17.3	13.56	10.5
5.5	7.5	254T	15012260	1185	20.9	87.0	0.76	248	20.08	16.55	14.54
7.5	10	215T	15015960	3480	24.0	88.0	0.89	172	18.9	13.56	12.23
7.5	10	215T	15014060	1755	23.9	91.6	0.86	169	18.9	13.56	12.23
7.5	10	256T	15012360	1180	28.5	87.0	0.76	270	24.31	16.55	14.54
11	15	254T	15006260	3465	34.4	89.2	0.90	259	22.08	16.55	14.54
11	15	254T	15006660	1760	33.2	92.4	0.85	271	22.08	16.55	14.54
11	15	284T	15006860	1185	37.4	89.0	0.83	334	26.46	18.23	16.76
15	20	256T	15003360	3490	44.6	90.7	0.83	295	24.31	16.55	14.54
15	20	256T	15000760	1760	47.6	93.0	0.85	319	24.31	16.55	14.54
15	20	286T	15000160	1180	49.2	90.0	0.85	374	29.26	18.23	16.76
18.5	25	284TS	15003560	3495	101.2	91.3	0.91	333	25.16	16.55	16.76
18.5	25	284T	15001160	1775	103.8	90.0	0.90	373	26.46	16.55	16.76
18.5	25	354T	15000360	1185	106.8	90.5	0.87	467	29.56	18.23	18.64
22	30	286TS	15003760	3500	67.1	91.5	0.82	357	26.46	18.23	16.76
22	30	286T	15001560	1780	67.5	92.0	0.91	418	29.26	18.23	16.76
22	30	326T	15000560	1180	70.6	91.0	0.88	518	31.25	22.57	18.64
30	40	324TS	15003960	3555	89.9	92.0	0.91	498	28.25	18.23	18.64
30	40	324T	15001960	1770	89.0	92.0	0.92	516	29.56	18.23	18.64
30	40	364T	15009660	1180	95.2	92.0	0.86	615	32.26	22.57	20.62
37	50	326TS	15004160	3530	111.7	91.6	0.92	542	29.8	22.57	18.64
37	50	326T	15002360	1770	111.2	92.0	0.92	573	31.25	22.57	18.64
37	50	365T	15009760	1180	118.1	90.6	0.88	661	32.26	24.44	20.62
45	60	364TS	15004360	3555	139.5	91.0	0.89	659	30.8	24.44	20.62
45	60	364T	15002760	1770	133.5	92.0	0.92	654	32.26	24.44	20.62
55	75	365TS	15004560	3555	165.5	92.7	0.90	734	31.13	24.44	20.62
55	75	365T	15003160	1775	162.8	92.2	0.92	719	32.26	24.44	20.62
55	75	405T	15009960	1185	170.4	91.9	0.88	1090	44.11	26.38	22.15
75	100	405T	15008760	1775	237.0	91.8	0.867	1175	44.11	26.38	22.15
90	125	444T	15016260	1770	274.0	92.9	0.887	1012	49.66	31.08	25.75
110	150	445T	15049660	1770	326.0	93.2	0.911	1518	49.66	31.08	25.75
150	200	447TZ	15049760	1775	419.0	93.8	0.895	1760

①1in=25.4mm。

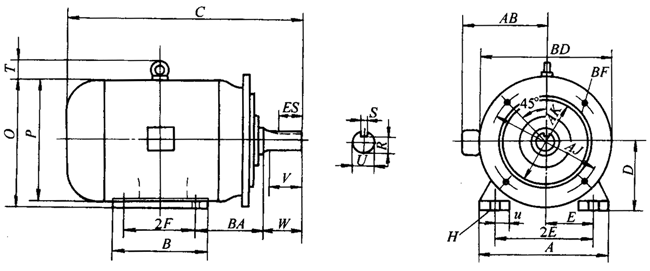

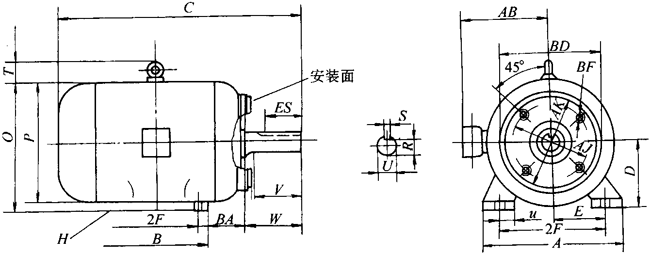

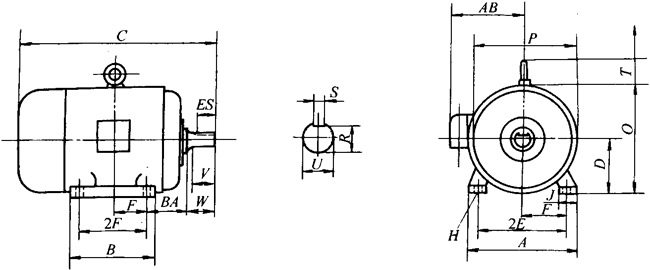

機座號	A （最大）	B （最大）	C	D	E	F	H	J	O	P	R	S	T	U	V 最小	ES 最小	AB	BA	W
143T	7. 0	6.0	12. 5	3.5	2.75	2.0	0. 34		7.7		0.771	0.188	—	0.875	2.00	1.41	6.46	2.25	2. 25
145T		6.0	13. 5	3.5	2.75	2.5
182T	9 .0	6.5	15. 3	4.5	3.75	2.25	0. 41		9.0		0.986	0.250	1.58	1.125	2.50	1.78	7.71	2.75	2. 75
184T		7.5	15. 9	4.5	3.75	2.75
213T	10. 5	7.5	18. 6	5.25	4.25	2.75	0. 41		10. 5		1.201	0.312	1.97	1.375	3.12	2.41	9.6	3.50	3. 38
215T		9.0	20. 1	5.25	4.25	3.5
254T	12. 5	10.3	23. 4	6.25	5.0	4.13	0. 53		12. 8		1.416	0.375	2.35	1.625	3.75	2.91	10.8	4.25	4. 00
256T		12.5	25. 1	6.25	5.0	5.0
284T	14. 0	12.5	28	7.0	5.5	4.75	0. 53	2.756	14. 5	14. 1	1.591	0.375	2.35	1.875	4.38	3.28	12	4.75	4. 62
284TS		12.5	26. 5			4.75					1.416	0.5		1.625	3.00	1.91			3. 25
286T	14. 0	14.0	29. 5	7.0	5.5	5.5	0. 53	2.756	14. 5	14. 1	1.591	0.375	2.35	1.875	4.38	3.28	12	4.75	4. 62
286TS		14.0	28			5.5					1.416	0.5		1.625	3.00	1.91			3. 25
324T	16. 0	14.0	30. 3	8.0	6.25	5.25	0. 66	2.756	16	15. 63	1.845	0.5	2.5	2.125	5.00	3.91	13.6	5.25	5. 25
324TS			28 .8								1.591			1.875	3.50	2.03			3. 75
326T		15.5	31 .8			6.0					1.845			2.125	5.00	3.91			5. 25
326TS			30 .3								1.541			1.875	3.50	2.03			3. 75
364T	18 .0	15.2	33 .15	9.0	7.0	5.625	0. 66	2.953	18. 25	17. 56	2.021	0.625	2.5	2.375	5.62	4.28	14.6	5.88	5. 88
364TS			32 .02								1.591	0.5		1.875	3.5	2.03			3. 75
365T		16.2	34 .15			6.125					2.021	0.625		2.375	5.62	4.28	14.6	5.88	5. 88
365TS			32 .02				0. 81				1.591	0.5		1.875	3.5	2.03			3. 75
404T	20 .0	16.2	37 .0	10.0	8.0	6.125		3.15	20	19	2.45	0.75	2.5	2.875	7.6	5.65	17.3	6.62	7. 25
404TS			—								—	—		—	—	—			—
405T		17.8	38 .5			6.875					2.45	0.75		2.875	7.0	5.65	17.3	6.62	7. 25
405TS			35 .5								1.845	0.5		2.125	4.0	2.78			4. 25
444T	22. 0	18.5	42 .5	11.0	9.0	7.25		3.35	21. 75	21. 6	2.88	0.875	2.91	3.375	8.25	6.91	18.3	7.5	8. 5
444TS			39								2.021	0.625		2.375	4.5	3.03	18.3	7.5	4.75
445T		20.5	44 .5			8.25					2.88	0.875		3.375	8.25	6.91	18.3	7.5	8. 5
445TS			41 .0								2.021	0.625		2.375	4.5	3.03	18.3	7.5	4. 75
447T		24.0	48 .0			10.0					2.88	0.875		3.375	8.25	6.91	18.3	7.5	8. 5
447TS			44 .5								2.021	0.625		2.375	4.5	3.03	18.3	7.5	4. 75
449T		29.0	53 .0			12.5		3.15			2.88	0.875	4.25	3.375	8.25	6.91	18.3	7.5	8. 5
449TS			49 .5								2.021	0.625		2.375	4.5	3.03	18.3	7.5	4. 75
447TZ		24.0	49 .625			10.0		3.35			2.88	0.875	2.91	3.375	9.875	8.533	18.3	7.5	10. 125
449TZ		29.0	54 .625			12.5		3.15					4.25

①1in=25.4mm，后同。

NEMA（C型）平面安裝有底腳或無底腳外形尺寸圖

機 座號	AJ	AK	BA	最大 BD	孔數	BF	螺栓穿透允許值	u	R	最小 ES	S
143TC、145TC	5.875	4.500	2.75	6.50	4	1/1-16	8.56	0.875	0.771	1.41	0.188
182TC、184TC	7.250	8.500	3.50	9.00	4	1/2-13	0.75	0.125	0.986	1.78	0.250
182TCH、184TCH	5.875	4.500	3.50	6.50	4	3/1-16	0.56	1.125	0.986	1.78	0.250
213TC、215TC	7.250	8.500	4.25	9.00	4	1/2-13	0.75	1.375	1.201	2.41	0.312
254TC、256TC	7.258	8.500	4.75	10.00	4	1/2-13	0.75	1.625	1.416	2.91	0.375
284TC、286TC	9.000	10.500	4.75	11.25	4	1/2-13	0.75	1.175	1.591	3.28	0.500
284TSC、286TSC	9.000	10.500	4.75	11.25	4	1/2-13	0.75	1.625	1.416	1.91	0.375
324TC、326TCH	11.000	12.500	5.25	14.00	4	1/2-13	0.75	2.125	1.845	3.91	0.500
324TSC、326TSC	11.000	12.500	5.25	14.00	4	1/2-13	0.75	1.875	1.591	2.03	0.500
364TC、365TC	11.000	12.500	5.88	14.00	8	5/8-11	0.94	2.375	2.021	4.28	0.625
364TSC、365TSC	11.000	12.500	5.88	14.00	8	5/8-11	0.94	1.875	1.591	2.03	0.500
404TC、405TC	11.000	12.500	6.62	15.50	8	5/8-11	0.94	2.375	2.450	5.65	0.750
404TSC、405TSC	11.000	12.500	6.62	15.50	8	5/8-11	0.94	2.125	1.845	2.78	0.500
4444TC、445TC	14.000	16.000	7.50	18.00	8	5/8-11	0.94	3.375	2.880	6.91	0.875
444TSC、445TSC	14.000	16.000	7.50	18.00	8	5/8-11	0.94	3.375	2.021	3.03	0.625
447TC、449TC	14.000	16.000	7.50	18.00	8	5/8-11	0.94	3.375	2.880	6.91	0.876
447TSC、449TSC	14.000	16.000	7.50	18.00	8	5/8-11	0.94	3.375	2.021	3.03	0.625
447TZC、449TZC	14.000	16.000	7.50	10.00	8	5/8-11	0.94	3.375	2.880	8.54	0.875

機 座號	AJ	AK	BA	最大 BD	孔數	孔徑 BF	推薦螺栓長	u	R	最小 ES	S
143TD145TD	10.00	9.000	2.75	11.00	4	0.53	1.25	0.875	0.771	1.41	0.188
182TD184TD	10.00	9.000	3.50	11.00	4	0.53	1.25	1.125	0.986	1.78	0.250
213TD215TD	10.00	9.000	4.25	11.00	4	0.53	1.25	1.375	1.201	2.41	0.312
254TD256TD	12.50	11.000	4.75	14.00	4	0.81	2.00	1.625	1.416	2.91	0.375
284TD286TD	12.50	11.000	4.75	14.00	4	0.81	2.00	1.625	1.591	3.28	0.500
284TSD286TSD	12.50	11.000	4.75	14.00	4	0.81	2.00	2.125	1.416	1.91	0.375
324TD326TD	16.00	14.000	5.25	18.00	4	0.81	2.00	1.875	1.845	3.91	0.500
324TSD326TSD	16.00	14.000	5.25	18.00	4	0.81	2.00	2.375	1.591	2.03	0.500
364TD365TD	16.00	14.000	5.88	18.00	4	0.81	2.00	1.875	2.021	4.26	0.625
364TSD365TSD	16.00	14.000	5.88	22.00	4	0.81	2.00	2.875	1.591	2.03	0.500
404TD405TD	20.00	18.000	6.62	22.00	8	0.81	2.25	2.215	2.450	5.65	0.750
404TSD405TSD	20.00	18.000	6.62	22.00	8	0.81	2.25	3.375	1.845	2.78	0.500
444TD445TD	20.00	18.000	7.50	22.00	8	0.81	2.25	2.375	2.880	6.91	0.875
444TSD445TSD	20.00	18.000	7.50	22.00	8	0.81	2.25	3.375	2.021	3.03	0.625
447TD449TD	20.00	18.000	7.50	22.00	8	0.81	2.25	3.375	2.880	6.91	0.875
447TSD449TSD	20.00	18.000	7.50	22.00	8	0.81	2.25	3.375	2.021	3.03	0.625
447TZD449TZD	20.00	18.000	7.50	22.00	8	0.81	2.25	3.375	2.880	8.54	0.875

NEMA標準三相異步電動機（示意圖）
