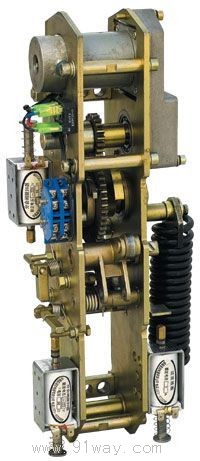

CTB(ZW32)型彈簧操動機構產品詳細說明：

1.1 型號及名稱
CTB型彈簧操動機構，其中CTB-S為手動操動機構， CTB-D為電動操動機構。
1.2 主要用途及工作條件
該機構可供操作ZW32-12型戶外高壓真空斷路器（北京電科院設計）及合閘功與之相當?shù)钠渌鼞敉饣驊魞?nèi)真空斷路器，其性能符合GB1984《交流高壓斷路器》和本產品《技術條件》的要求；手動操動機構具有手動儲能、手動合分、過電流保護功能。電動操動機構具有電動機或手動儲能、電磁或手動合分、過電流保護功能。為實現過流保護所配置的控制器具有涌流、延時和速斷保護功能。

本產品適用以下工作條件：
A. 周圍空氣溫度上限為+40℃、下限為-45℃。
B. 海拔不超過2000m。風速不大于35m/s。
C. 相對濕度日平均不大于95%，月平均不大于90%(+25℃)。
水蒸氣壓日平均不大于2.2×103MPa，
月平均不大于1.8×103MPa。
D. 沒有火災、爆炸危險、嚴重污穢、腐蝕及劇烈震動的場所。

CTB(ZW32)型彈簧操動機構主要技術參數
2.1.1 儲能電機采用單向永磁直流電動機，其技術數據如表一：

型 號	53ZY-CJD01B	53ZY-CJD02B	53ZY-CJD03B	53ZY-CJD04B
額定工作電壓(V)	-220	-110	-48	-24
額定電功率(W)	40
正常工作電壓范圍	85%-110%
額定工作電流(A)	0.5A	1.0A	1.8A	3.6A
儲能時間（S）	≤8

2.1.2 手力儲能操作采用與機構所配的儲能手柄正常操作，其操作力小于100N·m。
2.2 合閘＼分閘電磁鐵采用螺管式電磁鐵，其技術參數見表二：

額定工作電壓(V)	-220	-110	-220	-110	-48	-24
額定工作電流(A)	3.4	4.4	1.69	3.4	6	11.5
額定電功率(W)	748	484	372	374	288	276
20℃時線圈電阻值（Ω）	65	25	130	33	8	2.1
正常工作電壓范圍	分閘 65%-120%額定工作電壓，小于30%額定電壓不得分閘 合閘 85％～120%額定工作電壓

2.3 過電流脫扣器技術數據見表三：

額定工作電流5A	20℃時線圈直流電阻值2.5Ω
正常工作電流范圍	90%-110%額定電流時可靠分閘， 小于 90%額定電流不得脫扣

2.4 其它
2.4.1 機構輸出轉角度40°

結構安裝示意圖

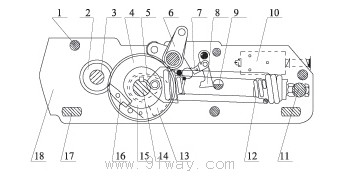

CTB-S型彈簧操動機構結構圖

1. 支撐桿 2. 小齒輪 3. 儲能軸 4. 大齒輪 5. 掛簧拐臂 6. 輸出拐臂 7. 止子 8. 分閘掣子
9. 分閘半軸 10. 過流脫扣器 11. 掛簧軸 12. 合閘簧 13. 凸輪 14. 主軸 15. 輪 16. 離合板
17. 支撐柱 18. 夾板

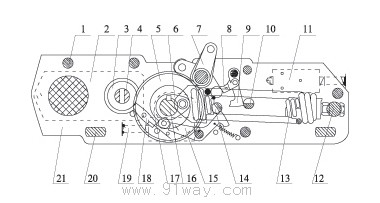

CTB-S型彈簧操動機構結構圖

1. 支撐桿 2. 電動機 3. 小齒輪 4. 儲能軸 5. 大齒輪 6. 掛簧拐臂 7. 輸出拐臂 8. 止子
9. 分閘掣子 10. 分閘半軸 11. 分閘脫扣器 12. 掛簧軸 13. 合閘簧 14. 合閘半軸 15. 合閘掣子
16. 主軸 17. 輪 18. 離合板 19. 合閘脫扣器 20. 支撐柱 21. 夾板
