CT10,CT10A彈簧操動機構產品詳細說明：

CT10,CT10A彈簧操動機構概述

新型CT10彈簧操動機構可供操動SN-35Ⅰ、Ⅱ型戶內高壓少油斷路器及SF6-35戶內高壓斷路器之用。
新型CT10A型彈簧操動機構可供操動ZN23-35戶內高壓真空斷路器之用，其性能符合“GB1984-89”《交流高壓斷路器》和本產品《技術條件》的要求，主要指標達到或超過“IEC”標準。
新型CT10/CT10A型彈簧操動機構是在原CT10/CT10A的基礎上改進生產的。其穩定性遠遠超過原產品，產品機械壽命不少于6000次，是原產品的3倍強。

主要技術參數
儲能電機采用HD2型，其技術參數見表一。

型 號	HDZ-123		HDZ-223		HDZ-323
額定工作電壓(V)	AC	110	AC	220	AC	380
	DC		DC		DC
額定電功率(W)	≤600
正常工作電壓范圍	85%～110%額定工作電壓
額定工作電壓下儲能時間（S）	約8

2. 分合閘電磁鐵技術參數如下：

額定工作電壓	-110	-220	-380	-48	-110	-220
額定工作電流	5	3		3.78	23	1.77
額定電功率	550	660		181.4	253	390
20℃時線圈電阻值（Ω）	7.2±1	20.7±2.05		12.7±2.5	47±2.5	124±5
正常工作電壓范圍	65%～120%額定工作電壓,小于30%額定工作電壓時不得分閘

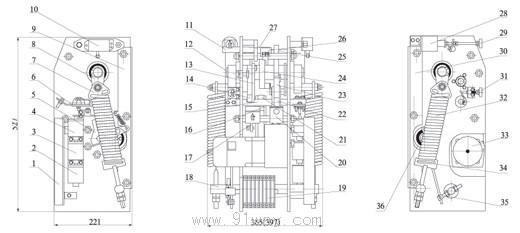

CT10,CT10A彈簧操動機構結構安裝示意圖



結構示意圖（注：括號內尺寸為CT10A尺寸）
1. 端子板 2. 2#過流線圈 3. 1#過流線圈 4. 分閘線圈 5. 輔助脫扣裝置 6. 分閘脫扣板
7. 彈簧上掛板 8. 掛簧拐臂 9. 右角鋼 10. 行程開關 11. 合閘半軸 12. 儲能軸 13. 合閘連板
14. 扇形板 15. 分閘半軸 16. 大連板 17.分合指示 18. 掛簧軸 19. 輔助開關 20. 操動塊
21. 滾子 22. 儲能連板 23. 驅動棘爪 24. 凸輪 25. 棘輪 26. 儲能指示 27. 合閘掣子
28. 合閘線圈 29. 合閘按鈕 30. 左角鋼 31. 分閘按鈕 32. 儲能彈簧 33. 儲能電機
34. 掛簧下拉板 35. 調節桿 36. 輸出軸
